5軸マシニングセンタ UFA-Industry

縦型木材用製粉

概要
UFA-Industry パネル加工機は、端面および長手方向のフォーマット加工と、パネル下面への逃げ加工、溝、開口の加工を行うための装置です。チェーンコンベア上に配置された部材は下面または4面から加工されます。機械はモジュール式で、生産要件に応じて構成され、ユニットやオプションは随時追加可能です。

ハイライト

• 設計上の対応厚さ Z = 37 cm、最大幅 Y = 360 cm、最大長さ X = 16.5 m のCLT要素に対応。
• 構成により下面加工および4面加工が可能。
• プロセス継続性と機械間連携のための CAMBIUM® 生産・制御ソフトウェアを搭載。

主要ユニットと工具

• トリミングユニット：最大 22 kW、両長手側の加工が可能。
• フライスユニット：最大 43 kW、主軸回転数 最大 12,000 rpm。

プロセスチェーン

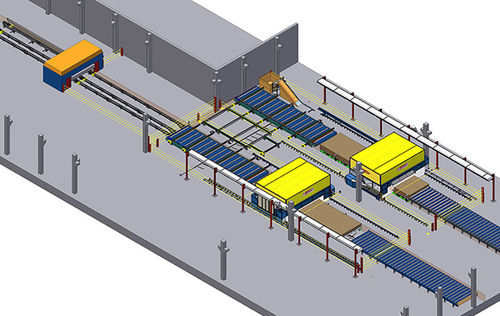

UFA-Industry は生産ラインの中心的な加工センターとして機能できます。既に下面で処理されたパネルを使用して、最大2台の PBA シリーズのパネル加工機を連携させることができ、部材の反転を不要にして取り扱い時間を削減します。

加工例
大形CLT要素のフォーマット、トリミング、溝加工、逃げ加工および下面加工。PBAシリーズとの組合せにより、最適化されたワークフローで約30 cmまでの下面加工が可能です（最大能力はユニットと構成に依存）。

モジュール性と自動化
複数のユニットと自動化オプションを備えたモジュラーシステム。代表的な最大移動速度：X軸 約 60 m/min、Y軸 約 60 m/min、Z軸 約 30 m/min。リトロフィットにより生産変化への対応が可能です。

技術仕様

• 型式：UFA-Industry
• メーカー：Hundegger
• 用途：CLT要素のフォーマットおよび加工、下面および4面からの加工
• 最大加工厚さ（設計）：Z = 37 cm まで（用途に依存、下面加工の最適化では約 30 cm）
• 最大パネル幅：Y = 360 cm
• 最大パネル長さ：X = 16.5 m
• トリミングユニット出力：最大 22 kW（両長手側）
• フライスユニット出力：最大 43 kW、主軸 12,000 rpm
• 移動速度：X ≈ 60 m/min、Y ≈ 60 m/min、Z ≈ 30 m/min
• 搬送／ハンドリング：チェーンコンベアによるパネル位置決め、PBA連携のプロセスチェーンに対応
• ソフトウェア：CAMBIUM®（社内開発生産・制御ソフト）
• モジュール性：ユニットやオプションの追加および後付けが可能
