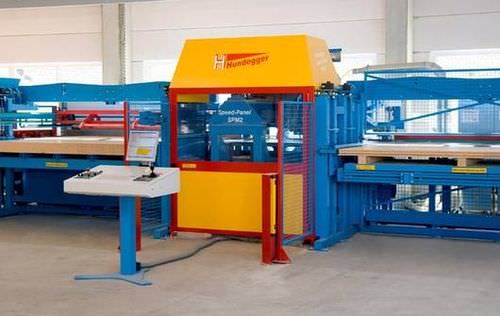

多機能切断および機械加工システム SPM-2

CNC合成断面図木製

製品概要
HundeggerのSPM-2は、完全自動のスルーフィード式パネル加工センターで、板材の切断、フライス加工、穴あけ、溝加工、マーク付けなどを一貫して行い、現場据付可能な状態のパネルを生産します。木造枠組壁の壁体製作やファサード部材の生産を想定したモジュラー設計で、段階的に装備を追加して、統合パネルストレージを備えた柔軟な生産セルへ拡張できます。各種加工に対応する複数のユニットが用意されています。

SPM-2の6つのバリアント

• パネル寸法 1,300 x 3,200 mm
• パネル寸法 1,300 x 4,500 mm
• パネル寸法 2,600 x 3,200 mm
• パネル寸法 2,600 x 6,000 mm
• パネル寸法 2,800 x 6,000 mm
• パネル寸法 2,800 x 8,000 mm

基本コンセプト
SPM-2はあらゆる種類のパネルをフォーマットし、単品から大量生産まで必要な加工を迅速かつ高精度に行います。画期的なパネル搬送方式により高価な真空クランプ装置を不要にします。加工用データはCADから自動取り込み可能で、操作端末からの入力も可能です。材料の供給・取り出しは機械が自動で行います。

主な特長

• 材料の自動供給・自動排出を備えたフルオートのスルーフィード加工
• パネルを保持する分離・グリッパー搬送システムにより安全に固定
• 一人操作が可能：オペレータは監視しながら他作業も行える
• 段取り時間が短い：用途に応じた複数ユニットの採用で素早い切替えが可能
• 2D面積最適化（ネスティング）による材料利用の最大化と廃棄削減
• CADからの直接データ転送に対応し、CAMBIUMソフトウェアで作業準備、ネスティング、再計算を実行

加工可能材料
無垢材、OSB、パーティクルボード、合板、石膏ボード、繊維セメント、軟質木質繊維板、HPL、Alucobondなどのパネル。

加工機能 / 利点

• 任意角度での切断
• 任意形状のプロファイルや開口部のフライス加工
• 各種径の穴あけ
• 各種径の座ぐり（カウンターシンク）
• エッジ加工（例：かぶせ継ぎや石膏ボードの面取り）
• インクジェットによるマーキング、通し番号、バーコード、顧客ロゴの印字

ユニットとオプション
標準／オプションとして4軸ソー、3軸フライス、多軸ドリルヘッド、各種特殊ツールを用意。昇降テーブル、統合パネルストレージ、自動在庫管理、供給・排出システム、部品ピッキング等で柔軟な生産セルに拡張可能です。

ソフトウェア — CAMBIUM
CAMBIUMはHundeggerの3Dソフトウェアプラットフォームで、作業準備や機械統合を支援します。自動計算、最適化（ネスティング）、標準化されたITインターフェースを提供し、現場またはオフィスでの運用に対応して拡張できます。

加工例 / 用途
木造枠組壁の壁生産、ファサード部材（3Dレーザースキャンデータからの生産含む）、型枠生産、内装、階段製作、音響パネル、梱包材・箱物の生産などに適合します。モダンな木造建築で用いられる自由形状の輪郭にも対応します。

仕様 / 技術データ

• モデル: SPM-2
• メーカー: Hundegger
• パネル寸法（バリアント）: 1,300 x 3,200 mm; 1,300 x 4,500 mm; 2,600 x 3,200 mm; 2,600 x 6,000 mm; 2,800 x 6,000 mm; 2,800 x 8,000 mm
• パネル厚さ範囲: 5〜120 mm
• 最大個片重量: 最大約500 kg
• 主要ユニット: 4軸ソーユニット、3軸フライスユニット
• その他ユニット/オプション: 多軸ドリルヘッド、特殊工具、昇降テーブル、統合パネルストレージ、供給/排出システム、グリッパー搬送システム
• 加工材料: 無垢材、OSB、パーティクルボード、合板、石膏ボード、繊維セメント、軟質木質繊維板、HPL、Alucobond
• CADからの自動データ取り込み; CAMBIUMによるネスティング、最適化、作業準備
• 代表用途: 枠組壁パネル、ファサードパネル、型枠、内装、階段、音響プロファイル、梱包材
