多機能切断および機械加工システム PBA-Drive 3600

CNC木製

製品概要

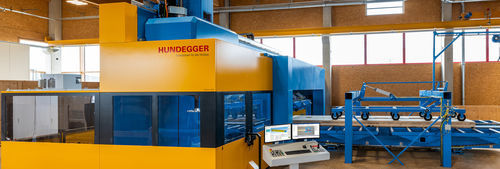

Hundegger PBA-Drive 3600 は、パネルを反転させずに6面加工を可能にするCLT向け連続加工センターです。高精度なヘビーデューティー連結チェーンコンベヤーと、テーブルユニットごとに搭載された3台のHMC測定システムにより、反復精度と柔軟な生産適応性を提供します。

オールラウンダー
PBA-Drive 3600 はモジュラー設計と顧客要件に応じた可変的な材料フローを特徴とします。最大5軸の強力な加工ユニットにより、一巡で全側面の加工が可能です。浮遊粉塵用の吸引と統合廃材処理を備えた完全密閉の機械キャビンは、切削くず・粉じんの拡散を抑え、清掃作業を軽減します。

最大ワーク寸法

• 基本加工幅：最大3,660 mm
• CLTパネル最大高さ：最大400 mm

PBA-Drive 3600 の主な特長
テーブルユニットごとの3台のHMC測定システムと高精度チェーンコンベヤーが安定した搬送と位置決めを実現します。パネルを反転させずに6面加工が可能で、連続的な生産フローに適します。

主要機械ユニットと性能

• 5軸ユニット：63 kW、工具マガジン付き（複数面の一括加工を可能）
• 3軸フライスユニット：43 kW、横方向深穴ボーリングユニット付き
• 完全密閉の機械キャビン（浮遊粉塵吸引装置付き）
• 加工領域内の統合廃材処理

導入メリット

• パネルを反転せずに全側面を加工可能
• キャビン内吸引により外部粉塵を低減、切削くずの排出が容易
• パネルの同時加工／フォーマット処理が可能
• 連続稼働に適した効率的な材料フロー
• 自動搬送システムとの接続が容易

バリアント／最大加工寸法（荒材）

• 長さ：最小4,000 mm — 最大はレール長に依存
• 幅：最小1,250 mm — 最大3,660 mm
• 高さ：最小60 mm — 最大400 mm

据付と自動化
手動の積み下ろしから完全自動の連続材料フローまで、複数の投入・排出オプションを用意。Hundeggerが開発したヘビーデューティーチェーンコンベヤーと自動整列ユニットにより、大きく重いCLTパネルの安定した搬送と正確な位置決めが可能です。

ソフトウェア／CAMBIUM
CAMBIUM は Hundegger の3D生産プラットフォームで、作業準備と生産管理を一元化します。全ての Hundegger 機械向けの単一ソフトウェア、BVX2経由の連携、自動計算、部材最適化・ネスティング、レポート機能および標準ITインターフェースを提供します。

加工例
CADから完成部材まで：フォーマット加工、フライス、穴あけ、切断、溝加工、角度加工などがマルチユニット構成と自動化オプションにより対応可能です。

仕様／技術データ

• 型式：PBA-Drive 3600
• 加工概念：パネル反転なしでの6面加工
• 搬送：高精度ヘビーデューティーチェーンコンベヤー（自社開発）
• 測定：テーブルユニットごとに3台のHMC測定システム
• 主要ユニット：5軸ユニット（63 kW）＋工具マガジン、3軸フライスユニット（43 kW）＋深穴ボーリング
• 最大加工幅：最大3,660 mm
• 最大パネル高さ：最大400 mm（最小60 mm）
• 長さ（荒材）：最小4,000 mm — 最大はレール長に依存
• 締め具：加工領域付近に最適化された締め位置
• 機械領域：浮遊粉塵吸引と統合廃材処理を備えた完全密閉キャビン
• 自動化：手動～完全自動の連続フローオプション；自動整列／予備位置決めユニット
• ソフトウェア：作業準備・最適化・機械接続用のCAMBIUM 3D
