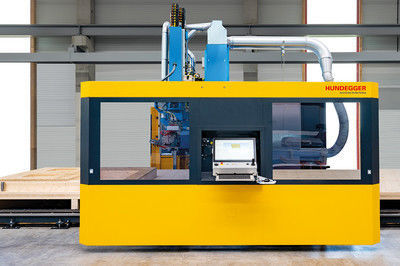

多機能切断および機械加工システム WALL-Master series

CNC木製

概要
Hundegger WALL-Masterは、断熱された木造の壁・屋根・天井要素の製作と自動断熱挿入に対応するモジュラー式ガントリ加工システムです。統合型制御盤と移動式操作パネルを備えたコンパクトなガントリ設計により、工場内の占有面積を低減します。CAMBIUMソフトウェアとの完全連携により、ジョブ準備や工程最適化が可能です。

提供バージョン

• Hundegger WALL-Master 3200
• Hundegger WALL-Master 3800
• Hundegger WALL-Master 4500

主な特徴

• 省スペース設計で反転システムとの併用も可能
• 安全性に配慮した設計と防塵対策を施したリニアガイド
• 生産能力や壁システムの拡張性
• 対応断熱システム：WAM-TL、WAM-TS、WAM-TC
• 空冷式3軸スピンドル 11 kW（4/5軸へ拡張可能）
• 最大5種類の締結方式に対応（釘打ち、ホッチキス、ねじ締め、押し込み等）
• 部品・テーブルのオプション清掃装置

機械設計と操作
ねじれ剛性の高い溶接ボックス構造のガントリをサーボ駆動でX軸移動させ、高精度な位置決めを実現します。統合制御盤と移動式操作パネルにより直感的な操作と省スペース化を両立。ラビングとシール付きのリニアガイドが木材粉塵の侵入を防ぎ、テーブルへのアクセスを容易にします。

切削／フライスユニット
標準は連続可変回転数と自動工具保持を備えた空冷式3軸フライススピンドル。モジュールで拡張し、4軸／5軸加工や自動工具交換に対応します。

締結ユニット
Hundeggerのユニバーサルインターフェースにより、異なるメーカーの締結装置をマガジンから自動で取り出せます。機械的結合に加え媒体・データ伝送を含み、±90°回転可能な4軸工具保持をサポートします。

テーブルと要素搬送（SMART-Table）
SMART-Tableを含む柔軟なテーブルソリューションをサポートします：

• ローラー間隔（グリッド幅）：1,200 mm
• 作業高さ：550 mm
• 積載容量：最大100 kg/m²
• テーブル要素はポータルXガイドのHalfenレールに取り付けられ、安定性と柔軟性を確保

要素搬送モジュール

• 要素幅400 mmから最大構成まで対応するクランプシステム、加締圧力最大180 kg
• 反転：無線リモコンによる反転で作業者の安全と省スペース化を実現
• リフティング：クレーン搬出用に要素を最大70°まで上げるアームモジュール
• 搬送ローラー：固定、昇降式、駆動式／非駆動式など柔軟に選択可能

断熱ソリューション
吹込み技術による自動断熱挿入用の3種類の断熱ポータルをサポートします：

• WALL-Master Thermo Linked：ガントリに吊り下げて統合するポータル（機械質量 約3 t）
• WALL-Master Thermo Solo：X軸レール上を走行する自立型断熱ポータル、移動式制御盤付き
• WALL-Master Thermo Cantilever：ガントリ全体を横断し±90°回転して複雑形状を吹込み可能な片持ちポータル（CAMBIUMで制御）

ソフトウェア（CAMBIUM）
CAMBIUM®はHundeggerの3Dソフトウェアで、作業準備、計算の自動化、生産工程のマッピングと最適化を提供します。現場またはオフィスでの集中した準備や、投入・保管システムとの統合をサポートします。

利点

• 加工・締結・断熱を統合したワークフロー
• メーカー非依存の締結装置向けユニバーサルインターフェース
• 静的に正しい角度での締結位置の高精度配置
• 迅速な生産切替を可能にする自動工具・装置交換

技術仕様

• 最大移動速度：X ≈ 35 m/min、Y ≈ 40 m/min、Z ≈ 35 m/min
• 最大要素幅：3,200 mm（3200） / 3,800 mm（3800） / 4,500 mm（4500）；長さはテーブルサイズに依存；最大高さ 550 mm
• スピンドル：空冷3軸 11 kW（4/5軸へ拡張可能）
• 締結システム：最大5種類対応
• SMART-Table：グリッド 1,200 mm、作業高 550 mm、積載 100 kg/m²まで
• クランプ圧：最大180 kg
• 断熱ポータル：Thermo Linked、Thermo Solo、Thermo Cantilever（吹込み方式）
• 自動工具・装置交換、機械的／媒体／データのユニバーサルインターフェース
