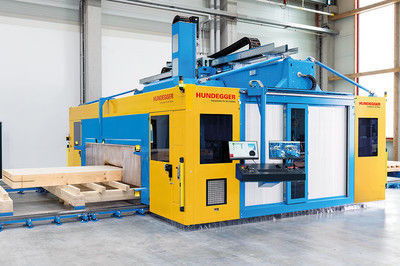

3軸マシニングセンタ PBA-X series

5軸旋回スピンドル木材用

概要
Hundegger PBA‑X ポータルシステムは、モジュラー設計と高性能駆動を組み合わせ、CLT（積層構造材）および集成材の精密なCNC加工を実現します。5軸および3軸の加工ユニットとCAMBIUM®マルチパネル対応により、異なる断面・寸法の部材をロットで効率的に加工できます。

バージョン

• Hundegger PBA‑X 3100
• Hundegger PBA‑X 3600
• Hundegger PBA‑X 4600

マルチマシニング
マルチマシニングによって複数台の機械を連携させ、連続したワークフローを構築し、処理能力と工程配分を最適化します。

ハイライト

• 最大加工寸法（素地）: 長さ = レール長に依存；幅 = 3500 | 4000 | 5000 mm（機種による）；高さ = 650 mm
• 5軸スピンドルユニット 35 kW、連続回転 0–12,000 rpm（大径工具の低速～小径エンドミルの高速に対応）
• 柔軟な二次加工に対応する3軸フライス／ドリルユニット
• TORNADO 清掃システム（ポータル移動式または固定）による切りくず・粉じんの除去
• X/Y移動用の高精度リニアガイドと密封保護されたガイドキャリッジ
• 保守負荷を低減する全自動中央給油システム

機械構成 / 主ユニット / 工具
ポータルとツールキャリアは精密リニアガイド上をX/Y方向に移動し、フレームと搬送系の剛性を確保します。ツールチェンジ用のベーシックマガジンは最大50工具スロット。5軸ユニットは6面加工に対応し、スピンドル回転数は連続調整可能です。

導入効果

• 最大幅5.0 m、最大高さ650 mmの部材を加工可能
• 切断、フライス、穴あけなどを効率的に実行
• 用途に応じた工具マガジンのカスタマイズが可能
• ±30°までの角度で4面深穴加工が可能

加工例
単一ステーション、複数ステーション、通過式（パススルー）といった生産コンセプトに対応。生産ラインや材料フローに合わせて構成できます。

オプションと設置コンセプト
コンパクトな単独設置から、モジュラー式の複数ステーション、連続生産のパススルー方式まで構成可能。各種オプションユニットで機能拡張が可能です。

CAMBIUM® ソフトウェア
CAMBIUM® は Hundegger の3D制御・準備プラットフォームで、機上またはオフィスでのジョブ準備、自動計算、ネスティング、継続的なアップデート、倉庫・供給システムとのインターフェースをサポートします。

CAMBIUM の利点

• すべての Hundegger 機械に対応する単一ソフトウェア
• 生産工程全体のマッピングと自動計算
• カスタマイズ可能で明確なレポート
• 標準的なITインターフェースによるシステム統合

自動化 / スマート加工テーブル
加工テーブルは、クイッククランプ式支持の固定テーブル、投入/排出用駆動ローラー付きテーブル、最大400 mm持ち上げ可能なバキュームテーブルトップ等を用意。自動的なポッド降下により一つのクランプで複数加工が可能です。

加工ユニット & 工具例
高性能ユニット例：5軸ソー/スピンドル、3軸フライスユニット、深穴加工ユニット、バキュームスタンプ、ソー装置、CLT／集成材向け専用治具等。

技術仕様

• 型式シリーズ: PBA‑X (3100 / 3600 / 4600)
• 最大加工幅（素地）: 3500 mm (3100) | 4000 mm (3600) | 5000 mm (4600)
• 最大加工高さ: 650 mm
• 長さ: レール長に依存（構成可能）
• 5軸スピンドル出力: 35 kW
• スピンドル回転範囲: 連続 0–12,000 rpm
• 補助として3軸ユニットを装備可能
• 工具マガジン: ベーシックマガジン 最大50スロット（構成可能）
• TORNADO 清掃システムによる切りくず・粉じん除去
• 4面深穴加工: ±30°まで対応
• バキュームテーブルトップ: 400 mmまで持ち上げ、マルチパート締結用の自動ポッド降下
• 中央自動給油システム
• CAMBIUM® ソフトウェアによる準備、ネスティング、最適化および機械制御
• 設置コンセプト: 単独、複数ステーション、パススルー
