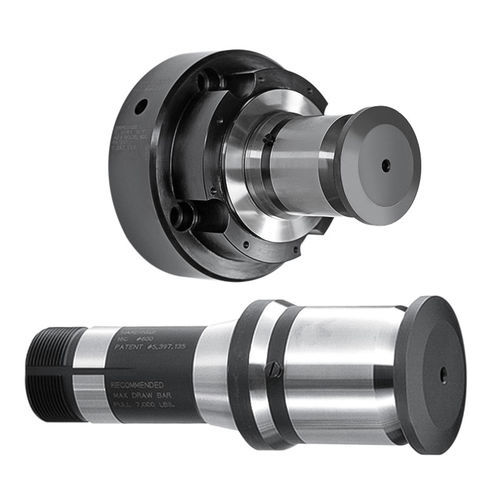

開張スリーブチャックアーバー 600

ピンチ式クイックチェンジ固定位置式

説明
Hardinge Sure-Grip® 拡張コレットシステムは、大口径穴の内側把持向けに設計されています。Sure-Gripシステムは真の平行閉止により、より広い把持レンジと高い把持力を実現します。#600シリーズの拡張コレットは3" (76.2 mm)〜4.015" (101.98 mm)の穴径に対応します。コレットは指定範囲内で1/64"刻みで用意されています。各コレットはワークの穴公差を-0.001" (0.0254 mm)〜+0.015" (0.38 mm)で受け入れます。

利点

• アーバーの瞬時センタリング — 取り付け後の調整不要
• クイックチェンジ
• 各コレットの広い把持レンジ
• コレット本体の半分だけで把持しても真の平行把持を維持
• 確実な保持を実現する高把持力
• 1/8" (3.175 mm)までの小さな穴でも軽い把持が可能
• 過度な拡張を防ぐ内蔵の安全ストップ
• 部品長の正確な管理
• スピンドルの種類に関わらず一貫したコレット容量（コレット交換可能）

技術仕様

• サイズ範囲：3" (76.2 mm)〜4.015" (101.98 mm)
• スタイル：#600
• シリーズ：#600 Series
• コレット刻み：指定範囲内で1/64"刻み
• コレットごとのワーク穴公差：-0.001" (0.0254 mm)〜+0.015" (0.38 mm)
• 軽把持の最小穴径：1/8" (3.175 mm)
• 拡張コレットはアーバー組立に含まれません
