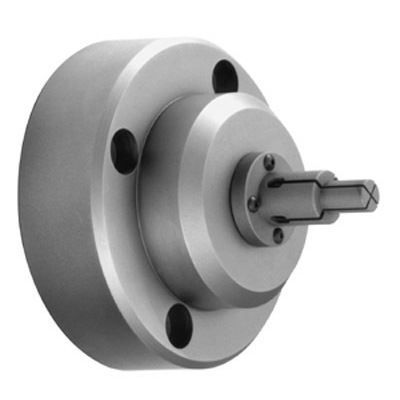

開張スリーブチャックアーバー 18450000000100

クイックチェンジ直接組み立て式セルフセンタリング

製品説明
A2-5、A2-6、A2-8スピンドルに対応するスピンドル取付式拡張コレットシステムです。本アセンブリは機械のスピンドルに直接取り付けられ、センタリング調整は不要です。アーバーサイズの切替時間は通常約5〜7分で、生産やメンテナンス時の工具交換を効率化します。

本アセンブリに含まれるもの：

• コレットキー用ネジ：78710000000000
• 位置決めピン：78690000100200
• ドロープラグ：18530000000100
• 拡張スリーブ：18490000000100
• ネジ 7/16-14 x 1-3/4：0101228
• ソケットヘッドキャップスクリュー：MS 0104023
• #100 A2-5 アーバー：18470000000100
• #100 リミットリング：18510000000100
• ショートアーム六角レンチ：W 0011864

注意
拡張コレットは含まれていません。

納期
在庫切れの場合、標準納期は10営業日以内です。

仕様

• サイズ範囲：1/8\" (3.17 mm)〜1/2\" (12.70 mm)
• スタイル：#100
• スピンドル取付スタイル：A2-5、A2-6、A2-8
• 取付方法：機械のスピンドルに直接取り付け、センタリング調整不要
• 切替時間：約5〜7分
• 含まれる部品：コレットキー用ネジ (78710000000000)、位置決めピン (78690000100200)、ドロープラグ (18530000000100)、拡張スリーブ (18490000000100)、ネジ 7/16-14 x 1-3/4 (0101228)、ソケットヘッドキャップスクリュー (MS 0104023)、#100 A2-5 アーバー (18470000000100)、#100 リミットリング (18510000000100)、ショートアーム六角レンチ (W 0011864)
• 製品コード：18450000000100
