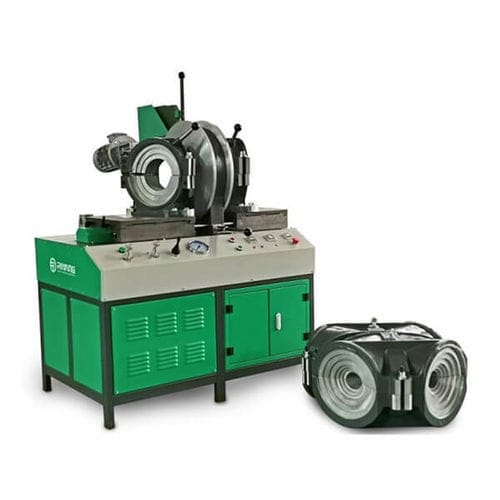

両端繋ぎ溶接機 SWT-MA315

熱自動プラスチック用

概要

HDPE継手製造用溶接機 SWT-MA315 は、工場・作業場でのエルボ、ティー、クロス、ワイなどのプラスチック配管継手の製造向けに設計されています。油圧駆動の移動、制御された突合せ溶接サイクル、電動トリマーを統合した継手生産向けの一式ソリューションです。

主な特長

• 2台のキャリッジを備えた油圧駆動のコアフレームにより安定した位置決め
• 繰り返し可能なパラメータによる自動突合せ溶接プロセス
• 熱融合工学に基づく二重油圧システム設計
• 平面配置のキー/ボタンを持つ手動油圧操作パネルによる作業者に配慮した操作性
• 工程フィードバックと状態監視用のカラーディスプレイ
• データ記録とファームウェア更新用のUSBポート
• ギアと安全マイクロスイッチを備えた電動トリマ機構
• 非付着性かつ清掃性に優れたPTFEコーティング加熱プレートと鋼製シールド
• φ315 mm用左右エルボ治具および90° T/Cross用左右治具（φ90–φ280 mmのアルミ製インサート一式）を含む完全なクランプセット
• 油圧シリンダー部品および複数の安全保護機能

標準構成 / 含まれる品

• 2台の油圧キャリッジを備えたコアマシン
• φ315 mm用左右エルボクランプとφ90–φ280 mmのアルミインサート
• 90°用左右T/Crossクランプと同一のインサートセット
• 安全マイクロスイッチ付電動トリマー
• PTFEコーティング加熱プレートと鋼製保護シールド
• 手動油圧操作インターフェースとカラーディスプレイ

技術仕様

• 型式: SWT-MA315
• 溶接対応径 (OD): 90–315 mm
• インチ範囲 (IPS): 3–12 インチ IPS
• 製作可能継手: エルボ 0°–90°, ティー 90°, クロス, ワイ 45°/60°
• 適用材料: HDPE, PP, PVDF
• 制御方式: 手動油圧制御
• 電源: 380 VAC, 50/60 Hz
• 総消費電力: 7.25 kW (加熱 5.0 kW, トリマー 1.5 kW, 油圧 0.75 kW)
• 最大作業圧力: 60 Bar
• データインターフェース: USBポート (データ保存/ファームウェア更新)
• 保証: 2年
