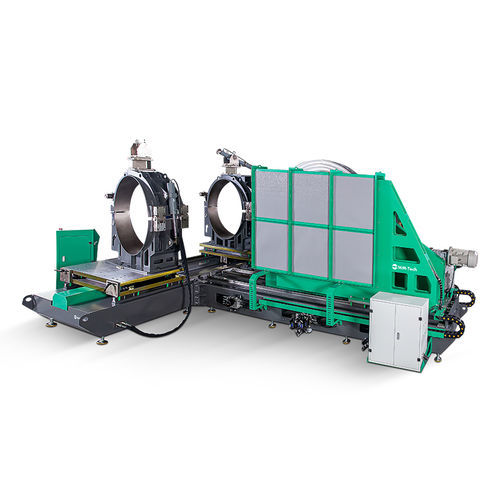

両端繋ぎ溶接機 SWT-MA1000

自動大径用パイプライン部品用

SWT-MA1000CNCは、630–1000 mm（24"–40" IPS）対応のCNC自動制御HDPE継手製造用溶接機で、工場やパイプライン工事向けに高精度でトレーサブルな突合せ溶接を行うために設計されています。

主な特徴

• カラーHMIを備えたインテリジェントなCNC制御、遠隔診断やソフトウェア更新が可能なIoT機能。
• 溶接サイクルデータの記録用メモリとUSB出力によるデータエクスポート機能。
• サーボ駆動の加熱装置とトリマーにより、高精度で高速かつ低騒音の動作を実現。
• 故障モジュールのみを交換できる特許取得済みの差込式加熱要素により、保守性を向上。
• 両面使用可能な替刃を備えた高耐久トリマープレートで、効率的でクリーンな端面仕上げ。
• 耐食性のある粉体塗装フレームを採用し、主要構成部品はSiemens、Wika、Schneider、Dupontなどの実績あるメーカー製。

工程と操作

• 完全自動CNC動作：オペレータがSDR、管径、溶接基準を設定すると、機械が各サイクルを自動で実行・記録します。
• 高度なCNCプログラムによる自動突合せ溶接で、溶接のトレーサビリティと再現性を確保します。
• 専用の油圧シリンダーと二重油圧アーキテクチャを備えた油圧アクチュエータにより、クランプ力と溶接力を安定制御します。

用途

• 継手製造：エルボ（0°–90°）、ティー、クロス、ワイ（45°/60°）の生産。
• 高精度でトレーサブルな継手製造を必要とする配管工事会社や部品サプライヤー。
• 船舶関連や大口径配管システムを含む産業用HDPEパイプ加工。

技術仕様

• モデル：SWT-MA1000CNC（動作：CNC／自動）
• 溶接範囲（管径）：630 mm – 1000 mm（24"–40" IPS）
• 製造継手：エルボ0°–90°、ティー、クロス；ワイ45°/60°
• 電源：380 V AC、50/60 Hz
• 総電力：71 kW
• 圧力範囲：0 – 160 bar
• データ・接続：USBポートによるデータエクスポートとソフトウェア更新、オプションでIoTモジュールによる遠隔サポート/診断
• 駆動・機構：油圧システム（専用油圧シリンダー、二重油圧アーキテクチャ）、加熱器/トリマー用サーボモータ
• 保守・安全：特許取得の交換可能加熱インサート、安全保護機能、カラーディスプレイHMI
• 保証：2年
