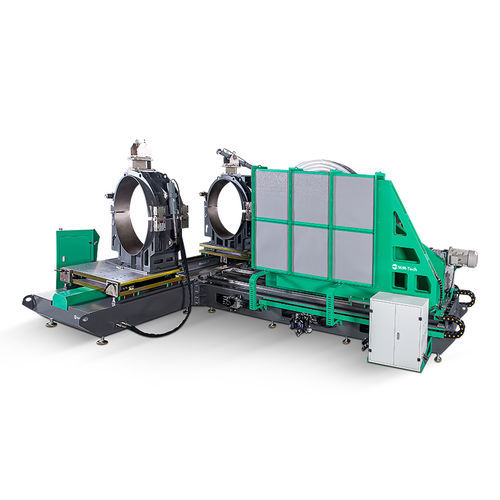

自動溶接機 SWT-MA series

三相380Vコンピューター数値制御（CNC）油圧式

MM-Tech SWT-MA CNCシリーズは、工場や作業場でのHDPE継手（エルボ、ティー、クロス、ワイ45°/60°）の製造向け自動溶接機です。CNC制御、油圧駆動、データ記録およびUSB接続を統合し、繰り返し可能で追跡可能な生産を実現します。

主な機能

• SDR、管径、溶接規格を設定できる自動CNC運転で完全自動サイクルを実行
• 熱融着溶接における安定で精密な圧力・動作制御を行うデュアル油圧システム
• 油圧駆動のフライスとサーボ駆動の加熱／トリマーによる精密な端面処理・加熱
• テフロンコーティングの加熱板と挿入式加熱素子により保守を低減
• カラースクリーンのタッチ操作パネル、内部メモリ、サイクル記録とUSBエクスポートによるトレーサビリティ
• 遠隔診断、ソフトウェア更新、溶接データのエクスポートを可能にするIoT対応機能
• 両面使用可能な刃を備えた高強度トリマープレートでクリーンな面取り

技術仕様

• モデル／動作：CNC SWT-MA800、SWT-MA1000、SWT-MA1200、SWT-MA1600（自動CNC）
• 溶接範囲（径）：500–800 mm | 630–1000 mm | 630–1200 mm | 1000–1600 mm
• 製作可能継手：エルボ0°–90°、ティー、クロス、ワイ45°/60°（モデルにより）
• 電源：380 V AC、50/60 Hz
• 総消費電力：SWT-MA800＝54.5 kW、他モデル＝71 kW
• 油圧圧力範囲：0–160 bar

標準構成

• 安定した生産を実現する2つの油圧作業テーブルを備えた機体
• プロセスメモリ、USBエクスポート、およびオプションのプリンタ接続が可能なCNC操作パネル
• 端面処理用の油圧移動フライス（電動モータ駆動）
• 油圧式移動とテフロンコーティングを備えた加熱皿および挿入式加熱素子
• 各種継手に対応するアルミ製インサートおよび鋼製クランプ一式
• サイクル記録機能とUSBポート内蔵
• 2年保証と技術サポート

適用分野

• 給水、ガス、産業配管および大規模ネットワーク向けHDPE継手を製造する工場・作業場向け
• パイプラインエンジニアリング企業やHDPE継手メーカーに最適
• 自動化とトレーサビリティにより誤差を低減し、生産性を向上、均一なシリーズ生産を実現
