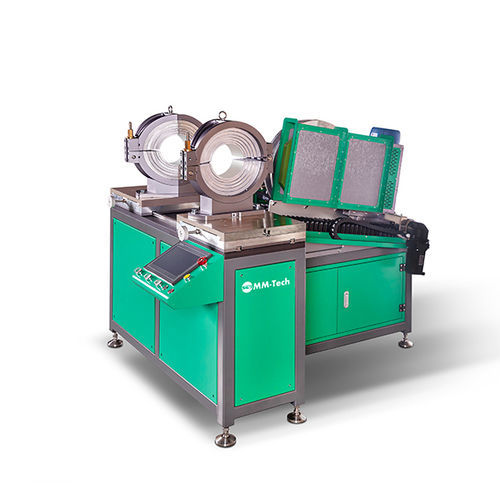

両端繋ぎ溶接機 SWT-MA315

自動台車付き熱可塑性プラスチック

SWT-MA315 CNC は、小〜中径の熱可塑性配管用継手の製造向けに設計された完全自動の CNC 制御溶接機です。CNC 制御、サーボ駆動、PLC 管理およびデータ追跡機能を組み合わせ、産業用の再現性ある量産を実現します。

主な特長

• 自動 CNC 制御とガイド付き溶接ワークフローにより、作業者の介入を最小限に抑えバッチ生産を可能にします
• ダイカスト製のメインクランプを CNC 加工で仕上げ、構造剛性と寸法精度を確保
• フェーサー、加熱器、キャリッジをサーボで駆動し、エンコーダーと PLC による安定した高速位置決めを実現
• 10インチ MCGS タッチスクリーン（1024×600）搭載のモバイルコンソール、アイコンベースの直感的な操作画面
• データトレーサビリティ：最大 10,000 件の溶接記録を保存、USB 経由で PDF レポートをエクスポート可能
• IoT モジュール内蔵により、リモート診断、ソフトウェア更新、リアルタイムの技術サポートが利用可能

オプション / アクセサリ

• クランプ、治具、補助ツールが利用可能（ギャラリーとオプションを参照）

サービス

• 品質保証 2 年
• 導入前後の技術サポートおよび保証サービス
• 現地据付、操作教育、専門のサービスチームによるサポート

仕様 / 技術データ

• 型式：SWT-MA315 CNC
• 溶接範囲：90 mm – 315 mm（3″ IPS – 12″ IPS）
• 製造可能継手：0°–90°（エルボ、ティー、クロス）；45°/60°（ワイ）
• 適用材料：HDPE、PP、PVDF
• 制御方式：CNC 自動（PLC 連携）
• 電源：380 V、50 Hz
• 総消費電力：10 kW
• システム推力：900 N
• 操作インターフェース：10 インチ MCGS タッチスクリーン（1024×600）
• データ容量：最大 10,000 件の溶接記録、USB による PDF エクスポート対応
• 駆動：エンコーダーフィードバック付きサーボモータ、PLC による位置管理
