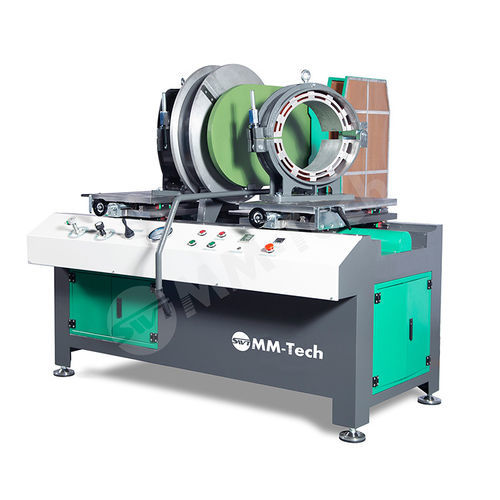

両端繋ぎ溶接機 SWT-MA400ホットプレート手動式台車付き
お気に入りに追加する
商品比較に追加する
特徴
- 技術
- 両端繋ぎ, ホットプレート
- 動作モード
- 手動式
- 設定
- 台車付き
- 用途
- プラスチックパイプ, パイプライン部品用, プラスチック産業用
- 電源
- 三相380V
- その他の特徴
- 精密, 油圧式, 資料付
- 出力
11,950 W
詳細
概要
主な特徴
用途
標準構成 / 付属品
仕様 / 技術データ
- 工場・作業場向けの産業用機械で、プラスチック配管用継手（エルボ、ティー、クロス、ワイ）を製造するための装置です。90 mm〜400 mm（3"–16" IPS）の継手に対し、油圧ダブルキャリッジとPTFEコーティング加熱板を用いた繰り返し可能な突合せ溶接（バット溶接）に対応します。
主な特徴
- 滑らかで安定した動作を実現する油圧式ダブルキャリッジシステム。
- 均一な溶接を実現する自動バット溶接シーケンス。
- 平面配列の操作キーを備えた手動油圧操作パネルにより容易な操作が可能。
- データ保存・ソフトウェア更新用のUSBポート。
- 締付け・駆動用の油圧シリンダー。
- 安全マイクロスイッチや保護設計を備えた安全装置。
- 歯車と安全マイクロスイッチを備えた電動トリマーによる制御された面取り。
- 非粘着性と耐久性を高めたPTFEコーティング加熱板とスチールシールド。
- エルボ、ティー、クロス用の左右クランプとφ90〜φ280 mmのアルミ製インサート一式（クランプφ315 mm）を含む。
用途
- HDPE、PP、PVDFの配管継手を製造する工場・製造業向け。
- 高精度な溶接継手を必要とする配管工事会社やサプライヤー。
- HDPE船体部品など、成形・溶接継手を必要とする特殊製作。
標準構成 / 付属品
- 油圧で駆動されるダブルキャリッジのベースマシン。
- 平面配列の機能キーを持つ手動油圧操作パネル。
- 安全マイクロスイッチ付き電動トリマー。
- PTFEコーティング加熱板とスチールシールド。
- エルボ用クランプ（左/右）φ315 mmおよびφ90〜φ280 mmのアルミインサートセット。
- ティー・クロス90°用クランプ（左/右）φ315 mmおよびφ90〜φ280 mmのアルミインサートセット。
仕様 / 技術データ
- 型式: SWT-MA400（手動操作）
- 溶接範囲: 90–400 mm（3"–16" IPS）
- 加工可能継手: エルボ 0°–90°、ティー 90°、クロス、ワイ 45°/60°
- 適用材料: HDPE、PP、PVDF
- 制御方式: 手動油圧
- 電源: 380 V AC、50/60 Hz
- 加熱板出力: 9.0 kW
- トリマー出力: 2.2 kW
- 油圧出力: 0.75 kW
- 総消費電力: 11.95–12.3 kW（構成により異なる）
- 最大作業圧力: 80 Bar
- シリンダー断面積: 10.9 cm3
- 保証: 製品ページ記載の2年品質保証
