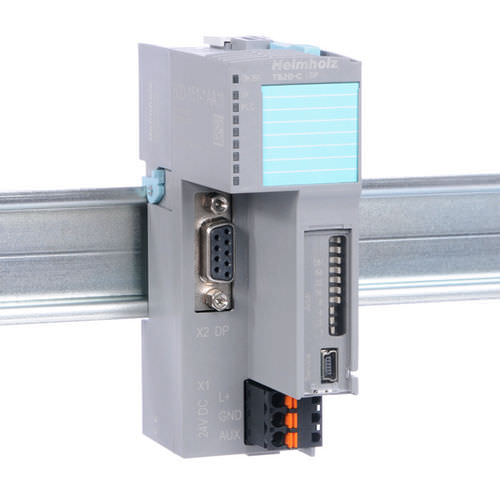

電子結合器 600-151-1AA11

入出用PROFIBUS-DP バス

PROFIBUS-DP バスカプラは PROFIBUS バスを TB20 周辺モジュー ルに接続するために設計されています。DP-V0 と DP-V1 プロトコルに対応しています。 接続されたすべての周辺モジュー ルを認識し、プロセスイメージテーブル から各モジュールに対応する入出力を割り 当てます。 機能するTB20コンフィギュレーションは、常にバスカプラと少なくとも1つの周辺モジュールを必要としますが、バスカプラと直列に接続されたあらゆる種類のモジュールを最大64個まで収容できます。バスカプラは、動作中にモジュールを交換するためのホットスワップをサポートしています。 ビットパッキング： ファームウェア・バージョン1.20から、2ビットおよび4ビットI/Oモジュールの状態をバイト単位でまとめることができるようになり、プロセス・イメージ・テーブルのスペースをフルに活用できるようになりました。 動作中にモジュールの交換が可能（ホットスワップ） DC24V電源 周辺モジュール用電源ユニット内蔵（2.5A） システムのI/O電圧（DC24 V）を供給 TB20 ToolBoxシミュレーションにより、上位コントローラなしでI/Oシステムをセットアップし、システムの動作をテスト（I/Oチェック） DP-V0およびDP-V1をサポート 最大64の周辺モジュール 最大244バイトの入力データと244バイトの出力データ 240バイトのペイロードデータを持つ1つのクラス1マスター接続 240バイトのペイロードデータを持つ最大3つのクラス2マスター接続（DP-V1スレーブとして） I&Mデータ 3個のLED（うち1個はバイカラー モジュールを工場出荷時の設定に戻すための "工場出荷時リセット "スイッチを内蔵
