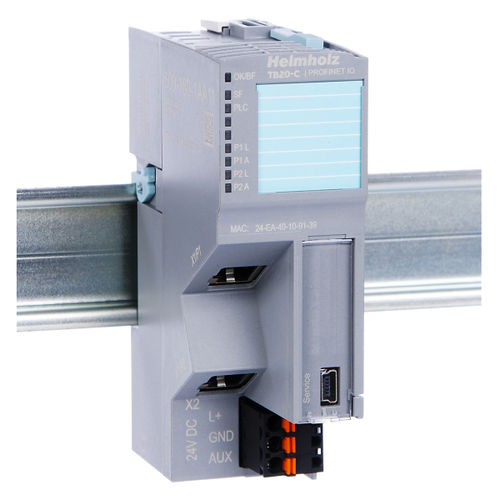

電動結合器 TB20

ProfiNet入出用バス

TB20コンフィギュレーションが機能するためには、必ずバスカプラーと少なくとも1つの周辺モジュールが必要になる。 PROFINETバスカプラはPROFINETバスをTB20周辺モジュールに接続するために設計されています。バスカプラと直列に接続されたあらゆる種類のモジュールを最大63台まで収容できます。バスカプラは、動作中にモジュールを交換するホットスワップに対応しています。 また、接続されたすべての周辺モジュールを認識し、プロセスイメージテーブルから各モジュールに対応する入出力を割り当てます。 TB20コンフィギュレーションが機能するには、バスカプラと少なくとも1つの周辺モジュールが必要です。 モジュールは運転中に交換できます（ホットスワップ）。 DC24V電源 周辺モジュール（2.5 A）に電力を供給するための統合電源ユニット システムのI/O電圧（DC24 V）を供給 TB20 ToolBox "によるオンライン診断、パラメータ設定、セットアップ、ファームウェア・アップデート用USBデバイス・ポート モジュールを工場出荷時の設定に戻すための隠し「工場出荷時リセット」スイッチ 統合2ポート・スイッチ 全二重伝送レート100 Mbps 340バイトのI/Oデータ 最大63の周辺モジュール 適合クラスC メディア冗長プロトコル（MRP） トポロジー検出 I&Mデータ 診断アラーム、プロセスアラーム、プル/プラグアラーム GSDMLファイルによる統合 7個のLED（うち1個はバイカラー 一般情報 納品範囲バスカプラPROFINET IO、24 V電源コネクタ、バスカバーエレメント、ベースモジュール 寸法 (DxWxH)73 x 35 x 110 mm 重量約115 g 直列接続可能モジュール数63 電圧供給DC24 V, DC18...28 V 最大消費電力8 W 許容ケーブル断面積AWG 16 ... 22 取付位置任意
