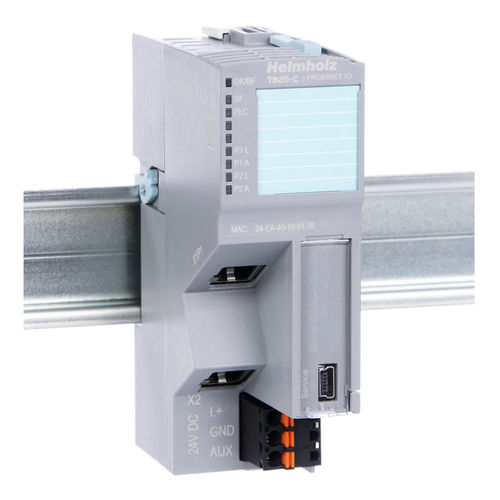

電子結合器 600-180-1AA11

ProfiNet入出用バス

PROFINETバスカプラはPROFINETバスとTB20周辺モジュールを接続するために設計されています。バスカプラと直列に接続されたあらゆる種類のモジュールを最大63台まで収容できます。バスカプラは動作中にモジュールを交換するホットスワップに対応しています。 また、接続されたすべての周辺モジュールを認識し、プロセスイメージテーブルから各モジュールに対応する入出力を割り当てます。 TB20コンフィギュレーションが機能するには、バスカプラと少なくとも1つの周辺モジュールが必要です。 モジュールは運転中に交換できます（ホットスワップ）。 DC24V電源 周辺モジュール（2.5 A）に電力を供給するための統合電源ユニット システムのI/O電圧（DC24 V）を供給 TB20 ToolBoxシミュレーションにより、上位コントローラなしでI/Oシステムを試運転し、システムの動作をテスト（I/Oチェック） モジュールを工場出荷時の設定に戻すための隠し「工場出荷時リセット」スイッチ PROFINET IO (IEC 61158-6-10) 準拠の I/O デバイス 統合2ポートスイッチ 全二重伝送レート100 Mbps 340バイトのI/Oデータ 最大63の周辺モジュール 適合クラス C メディア冗長プロトコル（MRP） 自動アドレッシング／ホットスワップ（LLDP、DCP） トポロジー検出 I&Mデータ 診断アラーム、プロセスアラーム、プル/プラグアラーム GSDMLファイルによる統合 7個のLED（うち1個はバイカラー
