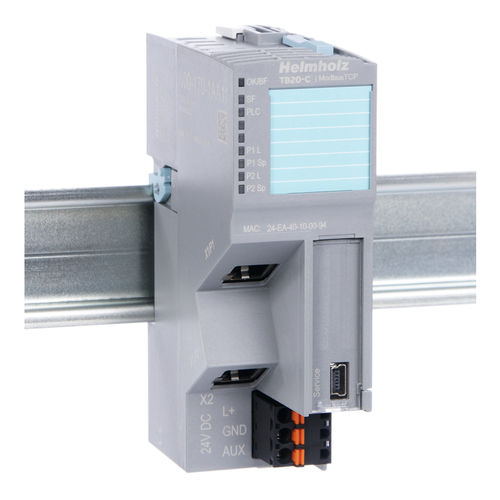

電子結合器 600-170-1AA11

入出用バス

ModbusTCPバスカプラは、ModbusTCPプロトコルを使用して周辺モジュールからのデータアクセスを可能にします。 ModbusTCPバスカプラは、スター型とライン型トポロジーのコンフィギュレーションを可能にする2ポートスイッチを内蔵しています。 2kバイトの大きなI/Oイメージ・テーブル・サイズにより、包括的で複雑なシステムの実装が可能です。 コントロール・レジスタとステータス・レジスタを使用して、ModbusTCPによるカプラのコンフィギュレーションと動作監視が可能です。 TB20 ToolBoxを使用して、システム構成や各種モジュールパラメータを簡単に設定し、対応する設定をカプラに転送できます。 TB20コンフィギュレーションを機能させるには、バスカプラと少なくとも1つの周辺モジュールが必要です。バスカプラは、動作中にモジュールを交換するホットスワップに対応しています。 動作中にモジュールの交換が可能（ホットスワップ） DC24V電源 周辺モジュール（2.5A）用の電源ユニットを内蔵。 システムのI/O電圧（DC24 V）を供給 TB20 ToolBoxシミュレーションにより、上位コントローラなしでI/Oシステムを試運転し、機能をテスト（I/Oチェック） モジュールを工場出荷時の設定に戻すための隠し「工場出荷時リセット」スイッチ 接続監視のための接続ウォッチドッグ 最大10ステーション（TCP接続）への同時アクセス 統合2ポート・スイッチ 最大64の周辺モジュール 2048バイトの入力、2048バイトの出力データ モジュールあたり126バイトのパラメータ・データ 制御レジスタを使用してカプラの動作を設定可能
