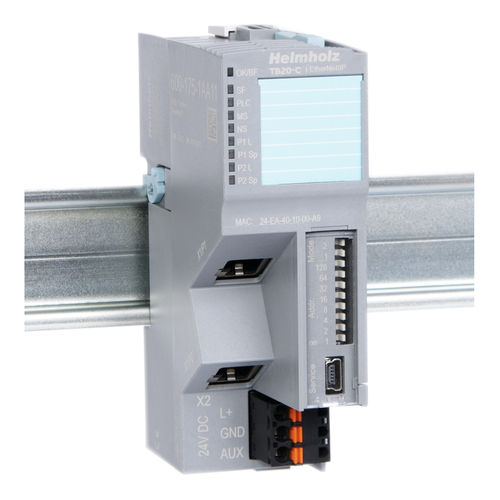

電子結合器 600-175-1AA11

イーサネット入出用バス

EtherNet/IPバスカプラは、EtherNet/IPプロトコルを使用して周辺モジュールからのデータアクセスを可能にします。バスカプラと直列に接続されたあらゆる種類のモジュールを最大64台まで収容できます。 EtherNet/IPバスカプラは、スター型およびライン型トポロジ構成を可能にする2ポートスイッチを内蔵しています。 1kバイトの大きなI/Oイメージテーブルサイズにより、包括的で複雑なシステムの実装が可能です。 TB20 ToolBoxを使用すると、システムや各種モジュールのパラメータを簡単に設定し、対応する設定をカプラに転送できます。 TB20コンフィギュレーションが機能するには、バスカプラと少なくとも1つの周辺モジュールが必要です。バスカプラは、動作中にモジュールを交換するホットスワップに対応しています。 動作中にモジュールの交換が可能（ホットスワップ） DC24V電源 周辺モジュール（2.5A）用の電源ユニットを内蔵。 システムのI/O電圧（DC24 V）を供給 TB20 ToolBoxシミュレーションにより、上位コントローラなしでI/Oシステムを試運転し、機能をテスト（I/Oチェック） モジュールを工場出荷時の設定に戻すための隠し「工場出荷時リセット」スイッチ ユニキャストとマルチキャストをサポート 511バイトの入力アセンブリデータ、511バイトの出力アセンブリデータ 最大64の周辺モジュール インプリシット・メッセージング（トランスポート・クラス1） 明示的メッセージング（トランスポート・クラス3） IPアドレスは、カバー可能なDIPスイッチを使用して、ベースIPアドレスに対して設定可能 DHCP（DIPスイッチで選択可能） 2個のRJ45コネクターを備えた統合2ポート・スイッチ モジュールのプロセスデータは自動的にEtherNet/IPマッピングに割り当てられる。
