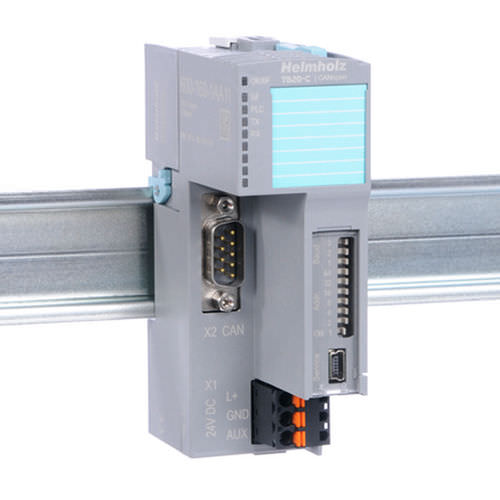

電子結合器 600-160-1AA11

入出用CANopen バスデジタル

CANopenバスカプラは、CANバスをTB20周辺モジュールに接続するために設計されています。 DS301で定義されたCANopenプロトコルをサポートし、デジタルおよびアナログI/OモジュールにはDSP-401プロファイルを使用します。 最大64個のモジュールをバスカプラに直列接続できます。 このカプラを使用すると、SDOを使用してすべてのI/O値、パラメータ、診断に自由にアクセスでき、PDOプロトコルで最大192バイトのI/Oデータを管理できます。 機能するTB20コンフィギュレーションには、必ずバスカプラと少なくとも1つの周辺モジュールが必要です。バスカプラは、動作中にモジュールを交換するためのホットスワップをサポートしています。 動作中にモジュールの交換が可能（ホットスワップ） DC24V電源 周辺モジュール（2.5A）用の電源ユニットを内蔵。 システムのI/O電圧（DC24 V）を供給 TB20 ToolBoxシミュレーションにより、上位コントローラなしでI/Oシステムを試運転し、機能をテスト（I/Oチェック） モジュールを工場出荷時の設定に戻すための隠し「工場出荷時リセット」スイッチ DSP301およびDS401で定義されているCANopenプロトコル 転送速度50 kbps～1 Mbps 24個のTPDO / 24個のRPDO 1つのSDOサーバー ハートビートプロデューサー 2つのハートビートコンシューマー ノードガード SYNCオブジェクト 保存可能なパラメータ構成 最大64の周辺モジュール
