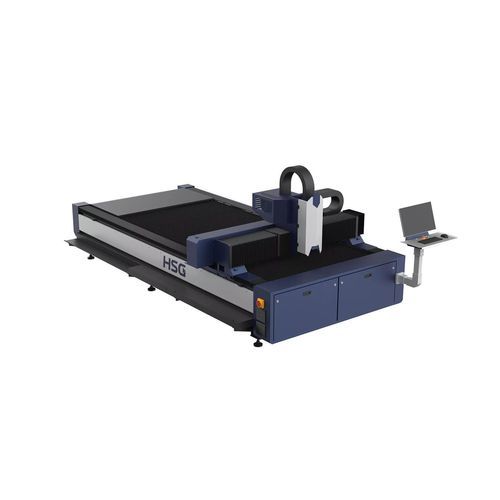

ファイバーレーザー切断機 C series

金属用板金用CNC

概要
単一プラットフォームのCシリーズファイバーレーザー切断機は板金加工向けに設計され、出力は1,500 W～60,000 Wのバリエーションがあります。オープンタイプ単一プラットフォーム構造により、前方/左側/右側からの投入が可能で、短期間での立ち上げに対応します。最大加工サイズは13,100×3,100 mmまで対応し、量産および大判切断に適しています。

バス制御システム

• EtherCATバスによる高速かつ安定したデータ伝送
• 操作性に優れたインターフェースと豊富な機能で、経験の異なるオペレータを支援
• 主要部品のリアルタイム監視
• ミリ秒レベルの追従応答技術
• 加工レポートの生成によるトレーサビリティ
• 主要国際ブランドのCNCコード互換性

大規模生産データベース

• 材料や厚さごとに呼び出せる切断技術データベースを搭載
• 厚板向けの工程（エアカット、カウンターボーリング、パーフェクトフィニッシュカット（PFC）、高速ピアシング等）を含む

専用ネスティングソフトウェア

• 切断経路を最適化して切断時間を短縮
• 素材利用率を高めるスマートネスティングアルゴリズム

コンパクト設計・一括出荷対応

• マルチサイド投入が可能なオープンタイプ単一プラットフォームで迅速な立ち上げ（通常1日）
• 輸送に配慮したコンパクト寸法。例：C3015を最大4台まで40HQコンテナへ搭載可能

技術パラメータ（抜粋）
Model | Power | Processing format (L×W) | X/Y-axis positioning accuracy
C3015 | 3000W–6000W | 3048×1524 mm | ±0.05 mm/m
C4020 | 1500W–6000W | 4064×2032 mm | ±0.05 mm/m
C6015 | 3000W–12000W | 6096×1524 mm | ±0.05 mm/m
C6025 | 3000W–20000W | 6096×2540 mm | ±0.05 mm/m
C8025 | 3000W–20000W | 8050×2540 mm | ±0.05 mm/m
C12025 | 12000W–60000W | 12500×2540 mm | ±0.05 mm/m
C13030 | 12000W–60000W | 13100×3100 mm | ±0.05 mm/m

技術仕様

• ブランド: HSG
• シリーズ / 型号: C
• 出力範囲: 1,500 W～60,000 W（型式により異なる）
• 加工フォーマット（例）: 3048×1524 mm から 13100×3100 mm（型式により異なる）
• X/Y軸位置決め精度: ±0.05 mm/m
• 制御システム: EtherCATバス制御システム
• 主な機能: コア部品のリアルタイム監視、ミリ秒レベルの応答、加工レポート生成、国際ブランドコードとの互換性
• ソフトウェア: 経路最適化および材料利用向上のための専用ネスティングソフトウェア
• 設計: 迅速な投入を可能にするオープンタイプ単一プラットフォーム、輸送に適した寸法
