レーザー切断機 GL series

金属用板金用コイル

製品概要

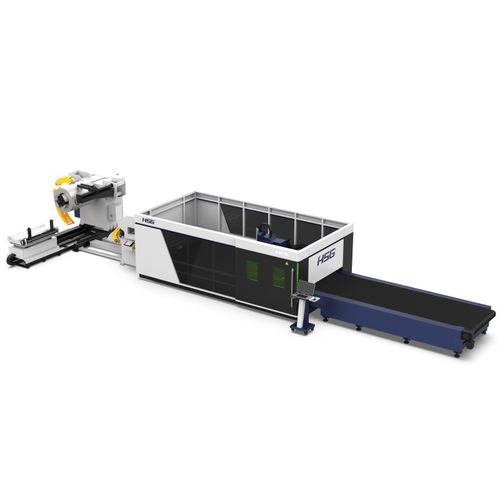

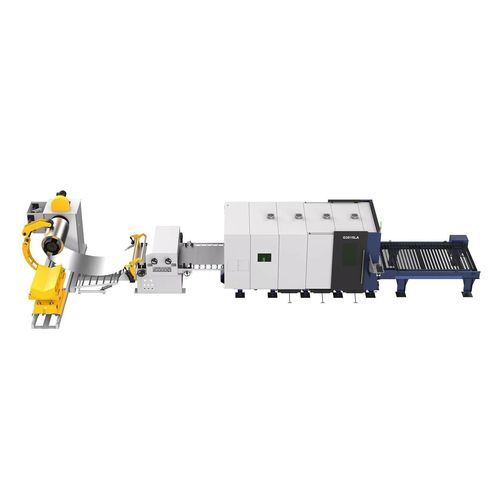

GLシリーズは、巻取り材向けのレーザー切断機で、アンコイリング（巻戻し）、供給/荷役、レーザー切断、取り出しを連続したワンストップ加工ラインとして統合します。パンチ金型の使用を低減し、材料利用率を向上させ、コンテナ標準積載に対応して輸送を最適化します。

主な特徴

• 統合機能：アンコイリング、自動供給・荷役、連続レーザー切断、自動取り出し。
• 金型の削減または不要化と、それに伴う保管コストの低減。
• Dynamic FlashCut 駆動システム（最大1.5G 加速度）により切断ダイナミクスと生産性を向上。
• オプションのマルチヘッド構成：二重ヘッド/二重ビーム（同期/非同期）や、3ヘッド・4ヘッド構成でスループットを増強。
• 超インテリジェントなネスティングが超長ネスティングや残材の再ネスティングをサポートし、材料利用率を約5〜15％向上。
• 巻取りはクレーンまたはフォークリフトで油圧搬送台車に搭載し、単一オペレータの自動揚重で手作業を大幅に削減（手動に比べ約50％の効率向上）。
• オプションのマルチコイルアンコイラにより材料や厚さの切替を高速化し、ダウンタイムを最小化。

技術仕様（抜粋）

• 表示される出力範囲（シリーズ表記）：1500〜6000W。
• モデル：G3015LA30 — レーザ出力：3000W〜6000W — ワークエリア（L×W）：3000×1500 mm — X/Y位置決め精度：±0.03 mm/m。
• モデル：G4015LA40 — レーザ出力：3000W〜6000W — ワークエリア（L×W）：4000×1500 mm — X/Y位置決め精度：±0.03 mm/m。

構成とオプション

• 2〜4ヘッドのマルチヘッド／マルチビームオプション（同期/非同期切断対応）。
• 二重ビーム構成やマルチコイルアンコイラのオプション。
• 部品の仕分け用にポータル型／ロボット型の自動取り出しオプション。
• 輸送時の保護と輸送費最適化を目的とした標準コンテナ積載対応。

搬送・物流

• クレーンまたはフォークリフトによる油圧搬送台車でのコイル取扱い。
• 単一オペレータによる自動揚重で手動作業を削減し、積載サイクルを短縮。
• コンテナ対応の積載により物流コストを低減し、輸出手続きを簡素化。

用途および補足情報
連続切断、材料最適化、最小限の手作業が求められるコイル→部品の生産に適しています。技術資料は別途ご提供可能で、生産量や材料仕様に応じて構成を調整できます。
