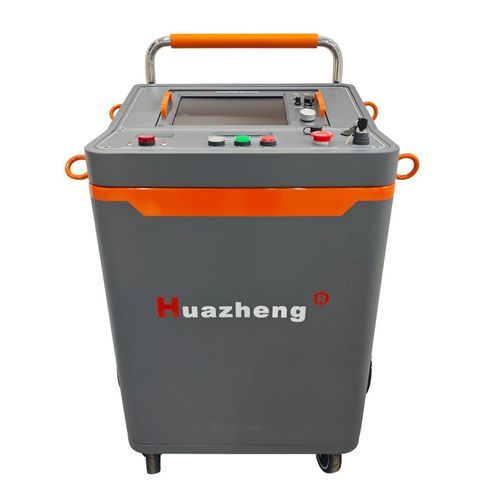

電線故障点標定障害検出装置 HZ-A50

HZ-A50トロリー型ケーブル障害試験装置は、当社が長年にわたり電力ケーブル障害検出の分野に注力して開発してきたケーブル障害試験システムです。電力業界の急速な発展に対応するため、豊富な経験と集中的な研究に基づき、従来型および先進型のケーブル障害試験装置、高周波・高電圧電源、多重パルス発生器、パストランスミッター、絶縁抵抗試験装置などの独立型ユニットを1つの統合システムにシームレスに統合しました。このシステムは、電力ケーブルの予備試験と障害箇所の特定に使用され、正確な障害特定を提供します。試験ソフトウェアはカードの位置を自動的に検出し、障害距離を読み取るため、ケーブル障害試験プロセスは軽量、シンプル、効率的、かつ安全です。電力ケーブル障害の迅速な検出に便利です。 機能特性： 1. 故障検査ユニット 1.1. 12.1インチの大画面を備え、ノブとマウスで操作できます。明るいLCDディスプレイは、屋外での直射日光下でも使用できます。距離測定ユニットはリチウム電池で駆動するため、現場でのテストに便利で、高い安定性も備えています。 1.2. 最新の統合通信技術により、収集された信号は安定しています。ホストは、最小6.25MHzから最大200MHzまでの6つのサンプリング周波数を自動的に選択できます。適応型パルス幅により、さまざまな長さのケーブルのテスト要件を満たし、予測誤差を低減し、テスト精度を向上させます。 1.3. このソフトウェアは、低電圧パルスおよび多重パルス波頭を自動認識・探索し、波形の異常変曲点の位置を特定し、異常距離を表示します。同一画面に3つの異なるゾーンの波形を表示し、測定された10個の波形をランダムに表示して選択できます。さらに、自動処理モードと手動処理モードの両方をサポートし、波形の二重位置操作が可能です。デュアルカーソル移動の精度は0.15メートルで、検査精度を向上させ、波形エラーを低減します。 1.4. 測定波形と試験用物理配線図が内蔵されており、現場での試験比較や日々の学習に便利です。システムは試験レポートを自動的に生成・印刷できるため、ケーブルの運用・保守記録として保管できます。
