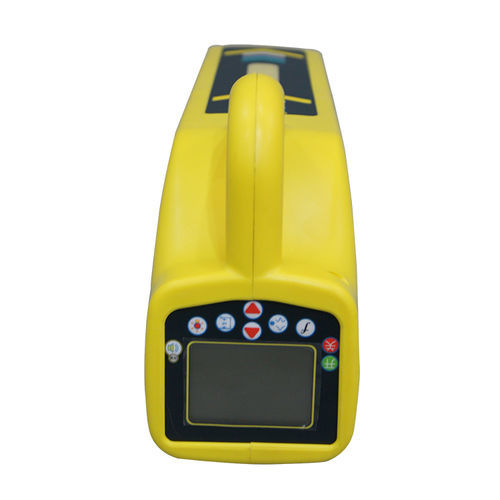

ケーブルロケータ HZ-4000B

ダクト地中パイプGPS

HZ-4000B は Huazheng Electric の地下ケーブル・パイプライン用ロケータで、掘削を伴わずに配管・電力ケーブル・光ファイバーの経路追跡、故障点の特定、埋設深度の測定を行うための装置です。管路検査、保守、自治体計画や電力網管理に適しています。
主な機能

• 送信機は誘導接続インダクティブ、直接接続、クランプ接続の3モードに対応し、出力は最大約10Wで調整可能。
• 受信機は位置、ルート、深度、送信による電流を検出。左右・前後の指示矢印とdB表示で故障箇所を迅速に示します。
• バックライト搭載で暗所作業に対応。オプションでGPSによる自動マッピングと、解析レポート作成用の専用ソフトを利用可能。
• HZ-4000Bの特徴機能配管の被覆破損箇所やケーブル外層の損傷を識別・特定し、絶縁不良を検出します。
• マルチメータ機能出力電圧、線間電圧、線電流、インピーダンス、電力の測定および連続性・絶縁テストが可能。
• 直接信号が適用できない場合に使用する外部誘導クランプや、谷ピーク広域ピークピーク矢印などの複数位置検出モードで相互確認が可能。

位置決めと深度測定

• 深度測定法二段コイルの直接読取法、シングルレベルコイルの80%/50%法、45法など複数方式で相互検証。
• 位置検出深度はモデルや条件により最大約6 mが目安一部バリアントは3 mを示す場合あり。

周波数と干渉対策

• 送信周波数モデルにより変動128 Hz、512 Hz、1 kHz、2 kHz、8 kHz、33 kHz、65 kHz、83 kHz。
• 受信側はラジオ、50 Hz、100 Hz、128 Hz、512 Hz、1 kHz、2 kHz、8 kHz、33 kHz、65 kHz、83 kHz等をサポート。
• 水平成分・垂直成分・水平勾配の測定や、出力調整可能な送信電力によりノイズ環境での安定検出を確保。

操作と電源

• リアルタイムパラメータと信号強度を表示する直感的なグラフィック表示。深度測定時は自動的に2段アンテナモードへ切替え、受信感度を自動調整します。
• 送信機・受信機ともに大容量リチウム電池を搭載し、フル充電で屋外の一日作業をカバーできる想定。バッテリ低下時はアダプタによる駆動も可能。

技術仕様

• モデルHZ-4000Bモデル別の周波数インデックスは製品表を参照してください。
• 代表的なバリアントA、B、C、D、E位置検出周波数のインデックスはバリアントにより異なります。
• 送信出力最大約10 W調整可能位置検出深度はモデル依存で最大約6 m。
• サポート周波数、受動モードおよび機能はモデルにより異なるオプションGPS、専用解析ソフト電源リチウム電池。
