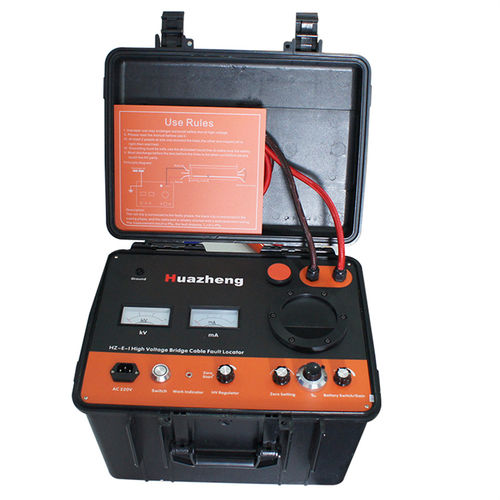

ケーブル用故障点標定装置 HZ-E-I

HZ-EI高電圧ブリッジロケーターは、MURRAYブリッジ原理に基づいています。様々な電線・ケーブルの断線箇所、断線はしていないものの絶縁抵抗値が低い欠陥箇所、高電圧ケーブルの保護シース不良箇所の特定に使用されます。また、ケーブル工場におけるケーブルの欠陥検査にも使用できます。 本装置はスイッチング電源（SMPS）を用いて高電圧定電流源を構成し、無負荷電圧は-15000V、短絡電流は30mAです。高感度アンプと検流計を用いて平衡状態を示し、比例ポテンショメータを用いて平衡ブリッジを形成し、高電位に設置します。テストラインは特別に設計された2芯高圧ゴムケーブルを使用し、4端子抵抗測定によりリード線抵抗による誤差を回避します。テストラインは編組シールドを介して確実に接地され、パネル操作ボタンはアース電位に接続され、ブリッジは絶縁バーを介して操作されます。高電圧定電流源とブリッジは、ポータブルな産業用シャーシに統合されているため、高電圧、軽量、操作性、安全性に優れています。
