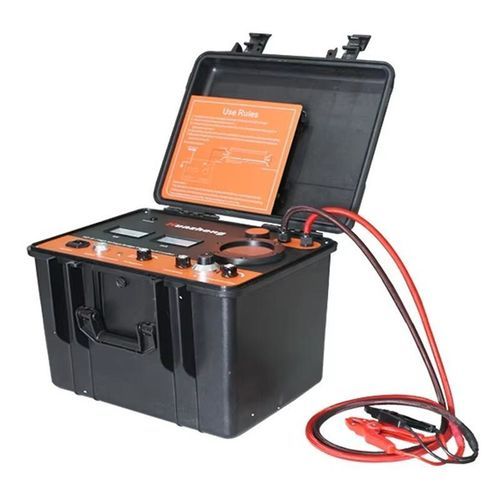

ケーブル用故障点標定装置 HZ-E-I High Voltage Bridge

Huazheng HZ-E-I 高電圧ブリッジロケーター は、MURRAYブリッジ原理に基づいて設計されており、ケーブルの絶縁破壊点、低絶縁欠陥、高電圧シース故障の位置を特定するために使用されます。高電圧定電流源とブリッジ回路を一体化したポータブル装置で、正確で安全かつ効率的な操作を実現します。 本装置はSMPS技術を採用し、最大15kVの安定したDC出力を生成し、短絡電流は30mAです。高感度アンプ、ガルバノメータバランス表示、比例ポテンショメータを備え、精密な調整が可能です。二芯高電圧試験ケーブルは四端子法を採用し、リード抵抗による誤差を防止します。 コンパクトで軽量≤12kgな設計で、すべての操作は接地電位で行われ、操作者の安全を確保します。信頼性の高い接地により、安定した測定が可能です。 機能と用途 • DC耐電圧試験0–15kV可変、ケーブル耐圧テスト用 • 故障焼き抜き高抵抗またはフラッシオーバ故障を除去 • 故障予備位置測定ケーブル故障距離を正確に表示 適用分野 • 高抵抗ケーブル破損故障 • 焼き抜き困難な線状高電圧故障 • フラッシオーバや低抵抗絶縁欠陥 技術仕様 • 試験電圧0–15kV DC可変 • 最大電流30mA • 精度±(0.2%•L ±1)m • 電源AC220V ±10% • 抗干渉能力>100VAC • 重量≤12kg • サイズ478×360×316mm 主な特徴 • MURRAYブリッジ原理に基づく • 最大15kVの高電圧定電流出力 • 四端子測定方式採用 • 携帯性が高く、安全で使いやすい • 優れた耐干渉性能
