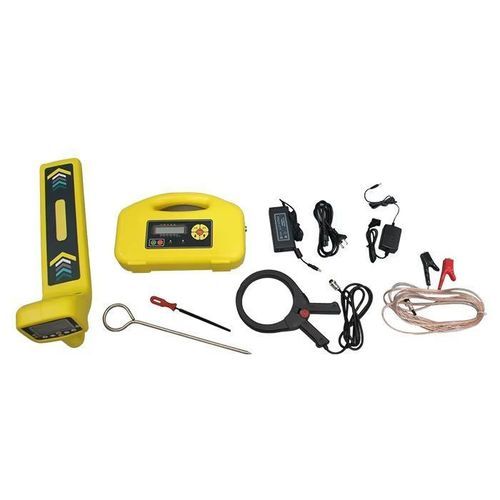

ケーブルロケータ HZ-4000Aダクト地中パイプ地下パイプライン用
お気に入りに追加する
商品比較に追加する
特徴
- 応用
- ケーブル, 地中パイプ, ダクト, 地下パイプライン用
- 技術
- GPS, 光学式
詳細
概要
- 地下埋設の配管、電力・通信ケーブル、光ファイバーの非掘削検出と深さ測定が可能なポータブルロケータ。モデルHuazheng Electric HZ-4000A。
- 送信機誘導結合、直接接続、クランプ接続の3つの接続モードに対応し、多様な現場条件に適応。
- 受信機経路、正確な位置、深さ、誘導電流を検出。左右・前後の矢印表示とdB表示で損傷箇所を特定。
- 直接接続が難しい場合に使用する外部誘導クランプ、暗所作業用のバックライト搭載。
- オプションでGPS連動による自動マッピングや、自動レポート生成に対応するデータ解析ソフトを選択可能。
- 出力線間電圧、線電流、インピーダンス、電力、導通・絶縁試験などのマルチメータ機能を内蔵。
- 複数の位置決めモード谷/ピーク/広域ピーク/ピーク矢印と補完的な測定手法で精度を向上。
- 深度測定法二段コイル直接読み取り、単一レベルコイルの80%/50%法、45法。受信機は深度測定時にアンテナモードと感度を自動切替。
- 高い耐干渉設計水平成分、垂直成分、水平勾配を計測。送信出力は最大10 Wで連続可変。
- 選択可能な周波数送信機128 Hz、512 Hz、1 kHz、2 kHz、8 kHz、33 kHz、65 kHz、83 kHz。受信は無線や50 Hz/100 Hz等の受動周波数に対応。
- 大容量リチウム電池により長時間連続運用が可能。充電式でアダプタ運用にも対応。
- 埋設金属パイプラインや被覆パイプラインの検出・点検・保守。
- 電力・通信ネットワークの故障箇所や被覆損傷の特定。
- 都市計画、施工調査、公共インフラの調整業務。
- モデルHZ-4000A。
- 送信出力最大約10 W、連続可変。
- 送信周波数選択可128 Hz、512 Hz、1 kHz、2 kHz、8 kHz、33 kHz、65 kHz、83 kHz。
- 受信周波数無線、50 Hz、100 Hz、128 Hz、512 Hz、1 kHz、2 kHz、8 kHz、33 kHz、65 kHz、83 kHz。
- 送信機接続方式誘導、直接、クランプ外部誘導クランプはキットにより含有/オプション。
- 位置決めモード谷、ピーク、広域ピーク、ピーク矢印。
- 測位深度モデルおよび地盤条件により最大約6 m。
- 電源大容量リチウム電池内蔵、充電可能ACアダプタでの動作に対応。
- モデル別オプションGPS、データ保存、解析ソフト、故障周波数モード。
- モデル概略
- モデルA深度約3 m、使用周波数限定512 Hz、1 kHz、33 kHz、83 kHz、受動50 Hz。
- モデルB深度約6 m、周波数512 Hz、1 kHz、33 kHz、83 kHz、受動50/100 Hz。
- モデルC深度約6 m、周波数512 Hz、1 kHz、33 kHz、83 kHz、受動50/100 Hzおよび無線。
- モデルD深度約6 m、周波数512 Hz、1 kHz、33 kHz、65 kHz、83 kHz、データ保存・電源フィルタ対応。
- モデルE2 kHz、8 kHzを含むフル周波数、深度約6 m、故障周波数検出とトラブルシューティング機能、データ保存とフロントラック対応。
