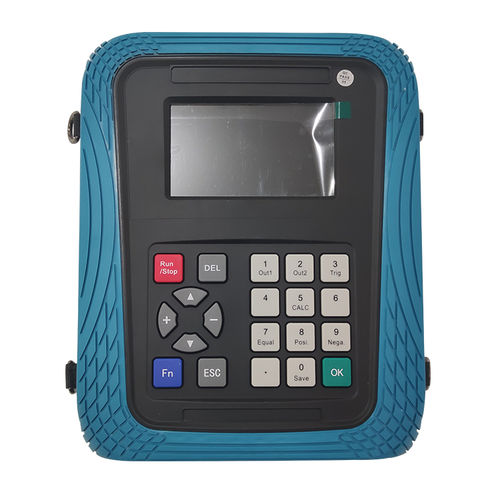

三相リレー用テスト システム HZJB-1700

携帯型自動精密

二次欠陥除去試験装置HZJB-1700はマイクロコントローラ制御のため、操作が簡単で持ち運びに便利です。交流リレーの動作値と動作時間を試験できます。さらに、低圧マイコンベース回線保護システムの保護機能（再加圧遮断、方向過電流、零相過電流、低サイクル負荷低減、高圧マイコンベース回線保護の全送電保護など）を試験できます。また、マイコンベース変圧器の差動保護における始動値、急速遮断値、第2高調波突入電流遮断値の確認にも使用できます。 テスト関数 1. 手動テスト：手動テストでは、3つのAC電圧と3つのAC電流を出力できます。AC量の振幅、位相、周波数、およびシーケンス成分は、ステップサイズを調整することで手動で制御できます。 2. 状態シーケンス試験：この試験では、動作時間を評価し、複数の故障状態をシミュレートできます。最大5つの状態を設定できます。再投入加速をシミュレートできるほか、同社のWeChat制御アナログ遮断器と組み合わせて、バックアップ自己発火試験を行うこともできます。 3. 低サイクル負荷遮断テスト：ユニットは、アクション値、アクション時間、スリップロック値、電圧ロック値、電流ロック値など、低サイクル負荷遮断の固定小数点テストを実行できます。 4.同時テスト: ユニットは、同時にテストされるデバイスの関連インジケーターをテストできます。 5.高調波テスト：このユニットは、変圧器の差動保護のための第 2 高調波突入電流阻止をテストするために使用できます。 6.クロスサンプリング テスト: このユニットは主に、AC サンプリング デバイスのサンプリング精度を測定するために使用されます。 7. リモート テスト: ユニットは、調整可能な中間間隔時間と 1 ミリ秒の最小解像度で、2 組のノードをすばやく開くことができます。 8. ミリ秒メーター: ユニットはシステムと連携して、オープン量およびフリップタイミングタスクを実行できます。
