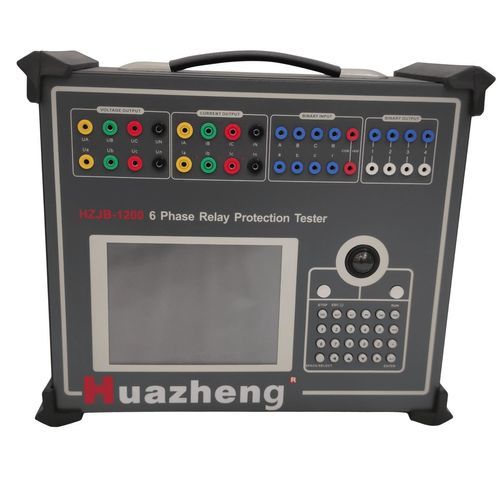

電動試験機器 HZJB-1200

自動交流保護リレー用

六相の電圧と電流を出力でき、従来の四相電流と三相電流、六相電圧モード、六相電流モード、12相出力モードなど、さまざまな組み合わせが可能です。従来のテスト方法に対応しており、三相変圧器の差動テストを簡単に実行できます。 デバイスの特徴と技術パラメータ - 動作モード: デバイスはコンピュータまたはデスクトップに直接接続でき、便利で効率的で安定したパフォーマンスを提供します。 - 新しいハイファイリニアパワーアンプ: モジュラーリニアパワーアンプを使用して高忠実度と信頼性を提供します。高周波干渉がなく、高電流から微小電流までの波形精度が優れています。 - 高性能メインフレーム: DSP制御により、高速動作、リアルタイムデジタル信号処理、広帯域、高解像度のD/A変換を実現します。高精度、低歪み、良好な直線性、小型、軽量、フル機能、持ち運びが容易で、流量テストに便利です。 - 強力なソフトウェア機能: 高度な自動検証、保護設定テスト、故障再生、リアルタイムデータ保存、ベクトル表示、オンラインレポート印刷、三相差動保護テストのための六相電流を実行できます。 - 独立したDC電源出力: 調整可能な110Vおよび220VのDC電源出力。 - 完全なインターフェース: コンピュータおよび外部デバイスとの接続用のUSB通信ポート。 - 完璧な自己保護機能: 熱放散構造、ハードウェア保護、電源ソフトスタート、故障自己診断、出力ラッチ機能を備えています。 セクション2 名目パラメータ - 電流チャネル数: 標準6相 - 電圧チャネル数: 標準6相 - AC電流出力範囲: 30A / 相または180A（6相並列） - DC電流出力範囲: 10A DC / 相 - AC電圧出力範囲: 120V AC / 相 - DC電圧出力範囲: 160V DC / 相 名目パラメータの詳細 - AC電流出力: 各相出力（6相）: 0~30A、出力精度: 0.2グレード。各相出力（三相）: 0~60A。6相並列電流出力: 0~180A。許容相電流長時間: 10A。各相の最大出力電力: 450VA。最大出力電力（6相並列）: 1000VA。最大出力時の最大作業時間（6相並列）: 10秒。周波数範囲（基本波）: 0~1000Hz。高調波次数: 0~20。 - DC電流出力: 0~±10A / 相、出力精度: 0.2グレード。最大負荷電圧出力: 20V。 - AC電圧出力: 相電圧出力: 0~120V、出力精度: 0.2グレード。線電圧出力: 0~240V。出力電力（相/線）: 80VA / 100VA。周波数範囲（基本波）: 0~1000Hz。高調波次数: 0~20。 - DC電圧出力: 相電圧: 0~±160V、出力精度: 0.2グレード。線電圧: 0~±320V。出力電力（相/線）: 70VA / 140VA。 - 入出力: 8チャネル入力（フリーコンタクト: 1~20mA、24V; 電位コンタクト: “0”: 0~+6V, “1”: +11V~+250V）。4チャネル出力（DC: 220V/0.2A; AC: 220V/0.5A）。 - 時間測定範囲: 0.1ms ~ 9999s、測定精度: <0.1ms。 リレー保護テスト項目インデックス - リレー保護タイプ: テスト項目、提案されたテストモジュール、備考 - 信号リレー: 対応するテスト項目、DCテスト、ACおよびDCテスト、中間リレーがAC/DCハイブリッド入力を必要とする場合は、「ACおよびDCテスト」モジュールを使用します。定格電流が小さすぎる場合は、電圧ループ出力を使用して実験を行います。 - 電流リレー: 対応するテスト項目、ACテスト、シーケンスコンポーネントリレーは「ACテスト」の特別なシーケンスモジュールでテストできます。逆時間リレーは「It特性」モジュールでテストできます。 - 差動リレー: DC磁気特性、差動リレー、差動高調波、AC/DCテスト、高調波テスト、テストでの正しい配線については「付録5」を参照してください。 - 電力（方向性）リレー: 対応するテスト項目、電力方向とインピーダンス、ACテスト、テスト前に、保護の接続タイプと動作境界を決定します。 - 同期リレー: 対応するテスト項目、同期テスト、ACテスト、テスターのUA、UCは「同期テスト」モジュールのシステム側および側面電圧出力として固定されています。 主な特徴 / 技術仕様 - 六相電圧と電流の出力 - 従来および高度なリレー保護テストに対応 - DSP制御、高精度、低歪み - USB通信ポート - 調整可能なDC電源出力（110V/220V） - 自己保護: 熱放散、ソフトスタート、故障診断 - ポータブル、軽量、使いやすい - AC電流出力: 最大30A/相、180A（並列） - DC電流出力: 最大10A/相 - AC電圧出力: 最大120V/相 - DC電圧出力: 最大160V/相 - 周波数範囲: 0~1000Hz - 入力: 8チャネル; 出力: 4チャネル - 時間測定: 0.1ms~9999s、精度<0.1ms
