位相順序試験機

電圧相出力

概要

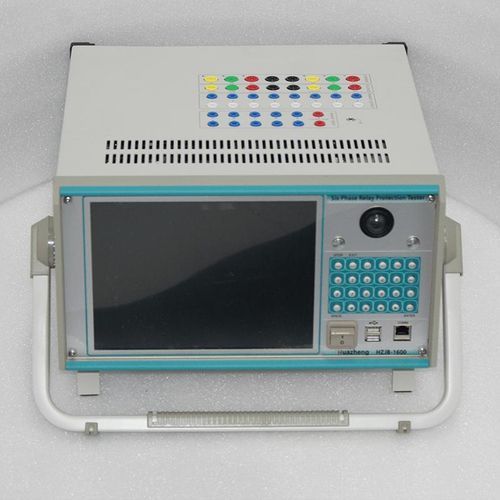

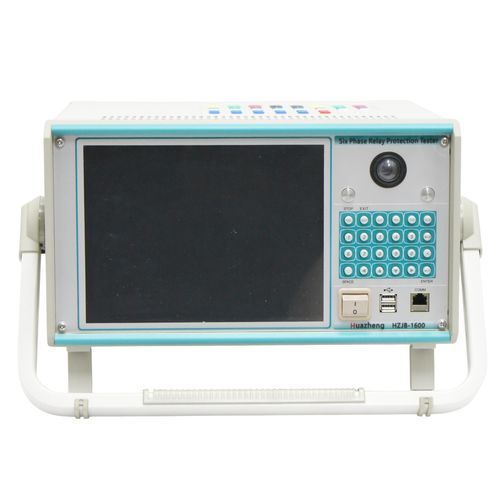

6相二次注入リレー保護試験器は、6つの完全に独立した電流チャネルと最大6つの同時電圧出力を備えます。この独立性は、母線差動保護、3巻線変圧器保護、遠隔端間でのエンドツーエンドのリレーテストなどに不可欠であり、段階的な試験や作業中の再構成による誤差や試験時間の延長を回避します。

試験モジュール / リレー種別（表）
保護リレー種別 | 試験項目 | 提案試験モジュール | 備考
信号リレー | 該当試験項目 | DC試験 | AC/DC両用試験。中間リレーがAC/DCハイブリッド入力を必要とする場合は「ACおよびDC試験」モジュールを使用してください。信号リレーの定格電流が極めて小さい場合は、試験器の電圧ループ出力を使用してください。
時間リレー | 各種時間試験 | 該当モジュール参照 | モジュール参照
中間リレー | 各種機能試験 | モジュール参照 | モジュール参照
一致リレー | 機能試験 | モジュール参照 | モジュール参照
その他のDC電圧・電流リレー | 各種試験 | モジュール参照 | モジュール参照
電流リレー | 該当試験項目 | AC試験 | 順序成分リレーは'AC試験'の順序モジュールで試験可能。逆時限リレーは'It特性'モジュールで試験。
過電圧/不足電圧リレー | 各種試験 | モジュール参照 | モジュール参照
順序成分リレー | 各種試験 | モジュール参照 | モジュール参照
差動リレー | DC磁気特性 | 差動リレー、差動高調波 | AC/DC試験、ハーモニック試験。試験時の正しい配線は付録5を参照してください。

追加ノート
製品ページにはデモ動画や、6相試験セットの構成、チャネル配列、変電所の試運転で用いる代表的な接続例を示す複数の画像が掲載されています。

特性 / 技術仕様

• AC電流出力（各相、6相モード）：0～30 A；出力精度：約0.1（仕様に記載の等級）。
• 6相並列時合成電流：0～180 A（合成値）。
• 長時間運転時の各相許容連続電流：10 A（参照値）。
• 単相電流の最大出力容量：450 VA。
• 6相並列時の最大出力容量：1000 VA；最大並列出力での許容動作時間：10秒。
• AC電流基本波周波数範囲：0～1200 Hz。
• 高調波生成能力：最大24次まで。
• AC電圧出力：相電圧 0～120 V（出力精度 約0.1）；線間電圧 0～240 V。定格負荷時の最大出力電圧例：20 V（仕様参照）。
• DC電圧出力（相振幅）：±160 V（出力精度 約0.2）；線振幅 ±320 V。
• DC電流出力：各相 ±10 A（並列時の値は仕様参照）。
• 相/線電圧の出力容量：例として AC 80 VA / 100 VA、DC 70 VA / 140 VA 等が仕様に示されています。
• 入出力：入力チャネル 10、DC出力チャネル 8（仕様例：DC 220 V / 0.2 A、AC 220 V / 0.5 A の補助出力例）。
• フリーコンタクト仕様：1～20 mA、24 V（制御接点の例）。
• 接点電位レベル：論理 '0' 約 0～+6 V、論理 '1' 約 +11 V～+250 V。
• 時間測定範囲：0.1 ms～9999 s；測定精度：0.1 ms。
• 寸法・重量：420 × 360 × 210 mm；質量 約19 kg。
