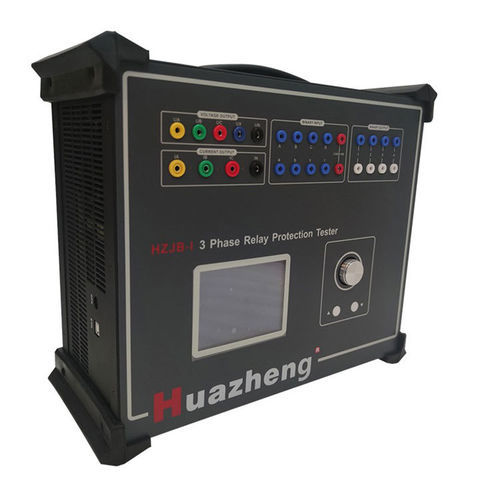

セカンド インジェクション試験機器 HZJB-I

電気安全電動コンピュータ制御

HZJB-I三相リレーは、三相電力システムの監視と保護において優れた性能と精度を提供するよう設計されています。最先端の技術と精密なエンジニアリングにより、このリレーは重要な電気機器と機械のシームレスな運用と保護を保証します。 高度なマイクロプロセッサベースのアルゴリズムを備えたHZJB-I三相リレーは、過電流、低電流、位相不均衡、位相喪失などのさまざまな電気的障害に対して正確で迅速な保護を提供します。このレベルの保護は、機器の損傷を防ぎ、電力システムの安全性と信頼性を確保するために不可欠です。 - 工業用制御コンピュータとWindowsオペレーティングシステムがプリインストールされています。頻繁な電源のオン/オフを避けてください。 - USBインターフェースはUSB機器（例：フラッシュディスク）のホットスワップを可能にしますが、データ転送が完了した後にのみ接続/切断してください。 - 組み込みのWindows OSの安定した動作を確保するために、ハードウェアドキュメントやデスクトップロゴを削除または変更しないでください。許可されていないソフトウェアのインストールを避けてください。 - 外部キーボードやマウスを接続する際は、起動問題を避けるために正しい端子接続を確認してください。 - 出力中に電源を直接切らないでください。誤った保護動作を避けるためです。 - アイドルおよび充電された接点の両方に対応するスイッチ量の場合、接点電位の高端（アノード）を共通端+KMに接続してください。 - 換気スロットやI/Oソケットに物を挿入しないでください。エアスロット、電源スイッチ、プラグが妨げられないようにしてください。器具を直立またはわずかに傾けてブラケットを使用して配置してください。 - 外部AC/DC電源を電圧および電流出力ソケットに導入しないでください。 - 強い干渉や高い安全性が要求される場合、テスト前に電源アウトレットまたはテスターの保護接地を接地してください。 - インターフェースデータが正しくない場合は、‘E\Relay Protection Calibrator\’の下の‘para’ファイルを削除し、プログラムを再起動してデフォルトを復元してください。 電源オン手順： - テスターをAC220Vコンセントに接続します。外部コンピュータを使用する場合は、シリアル通信ラインを正しく接続してください。 - 接続を確認した後、テスターと外部コンピュータをオンにします。‘Relay Protection Calibrator’ソフトウェアインターフェースが表示されます。マウスまたはトラックボールを使用してテストモジュールを選択します。 電源オフ手順： - 電源スイッチを直接オフにしないでください。まずWindows OSを終了し、安全なシャットダウンを促されたら電源ボタンを押してください。 - マウスまたは‘QUIT’キーを使用してすべてのテストユニットを終了します。メインインターフェースに戻った後、再度‘QUIT’を押してシャットダウンを確認します。促されたら電源スイッチをオフにします。 - OSの‘スタート’メニューからもシャットダウンできます。 仕様 AC電流出力 - フェーズ電流出力（実効値）：0~40A、出力精度0.2度 - 3フェーズ並列電流出力（実効値）：0~120A - 長時間フェーズ電流：10A - フェーズ電流の最大出力電力：450VA - 3並列電流の最大出力電力：900VA - 3並列電流の最大許容作業時間：10S - 周波数範囲（基本）：20~1000Hz - 高調波時間：2~20 DC電流出力 - 電流出力：0~±10A / フェーズ、0~±30A / 3並列 - 出力精度：0.5度 AC電圧出力 - フェーズ電圧出力（実効値）：0~120V 出力精度0.2度 - ライン電圧出力（実効値）：0~240V - フェーズ電圧 / ラインフェーズ出力電力：80VA / 100VA - 周波数範囲（基本）：20~1000Hz - 高調波時間：1~20 DC電圧出力 - フェーズ電圧出力範囲：0~±160V 出力精度0.5度 - ライン電圧出力範囲：0~±320V - フェーズ電圧 / ラインフェーズ出力電力：70VA / 140VA 10パスデジタル入力と8パスデジタル出力 - 時間測定範囲：0.1ms ~ 9999s、測定精度<0.1ms 全体として、HZJB-I三相リレーは三相電力システムの保護と制御において新しい基準を設定し、比類のない性能、信頼性、柔軟性を提供します。製造施設、発電所、商業ビルで使用されるかどうかにかかわらず、この高度なリレーは重要な電気システムの安全で効率的な運用を保証するための理想的な選択です。 - AC電流出力：0~40A/フェーズ、0~120A 3フェーズ並列、最大450VA/900VA、10S最大作業時間、20~1000Hz、高調波2~20 - DC電流出力：0~±10A/フェーズ、0~±30A/3並列、精度0.5度 - AC電圧出力：0~120Vフェーズ、0~240Vライン、80VA/100VA、20~1000Hz、高調波1~20 - DC電圧出力：0~±160Vフェーズ、0~±320Vライン、70VA/140VA - デジタルI/O：10デジタル入力、8デジタル出力、0.1ms~9999s、<0.1ms精度
