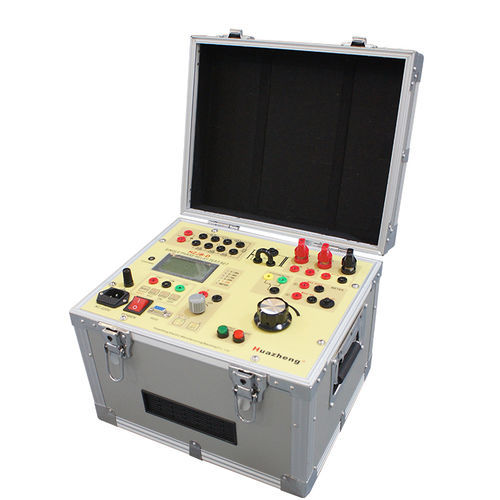

HZJB-D単相リレー保護試験装置は、優れた性能を持つポータブルなフィールドテスト機器です。アルミニウム合金シャーシとPCパネルを備えたエレガントで洗練された外観を特徴としています。ARMチップによって制御され、LCD画面には電圧と電流の出力、ストップウォッチが表示されます。デバイスは、完全に絶縁された調整可能なAC/DC電圧と電流、および調整可能なDC電圧を出力できます。出力ループは、二重過負荷保護、大出力容量、小型、軽量、高信頼性を備えています。さまざまなリレーのフィールドキャリブレーションとテストに適しています。 主な特徴: - 完全に絶縁された調整可能なDC電圧の出力、短絡、過負荷、範囲外の条件に対する自動保護。 - 最大出力電流: 0~150A。 - LCDデジタルAC/DCボルトアンペアメーターを装備し、ACおよびDC電圧と電流値、ストップウォッチ、電位、接触状態を表示。 - 内部電気ストップウォッチ; 利用可能な電気接点、最大電位250V; デュアルチャネル測定。 - 軽量設計、小型で完全な機能。 主な技術パラメータと機能: - 定格入力電力: AC 220V ±10%、1000VA、50Hz - AC出力: - 範囲 (A): 0~10, 無負荷電圧 (最小) V: 90, 全負荷電圧 (最小) V: 80, 全負荷電流 (最大) A: 10 - 範囲 (A): 0~40, 無負荷電圧 (最小) V: 25, 全負荷電圧 (最小) V: 22, 全負荷電流 (最大) A: 40 - 範囲 (A): 0~100, 無負荷電圧 (最小) V: 10, 全負荷電圧 (最小) V: <8, 全負荷電流 (最大) A: 150 - AC電圧出力: - 範囲 (V): 0~250 (AC), 無負荷電圧 (最小) V: 250, 全負荷電圧 (最小) V: 240, 全負荷電流 (最大) A: 3 - 範囲 (V): 0~300 (DC), 無負荷電圧 (最小) V: 320, 全負荷電圧 (最小) V: 250, 全負荷電流 (最大) A: 3 - DC補助出力: - 範囲 V: 0~110, 電圧 V: 120, 最大電流 A: 0.5 - 範囲 V: 110~220, 電圧 V: 220, 最大電流 A: 0.5 - ストップウォッチ: 範囲: 0.0000~999999S, 解像度: 0.1mS, 精度: ±5, 最大入力電圧: DC 250V - アンペアメーター: 内部: 0.000~150.0A; 外部: 0.000~6.000A (ACまたはDC); 精度: 0.5%; 測定方法: AC: 真のRMS, DC: 平均 - ボルトメーター: 範囲: 0.0~600.0V (ACまたはDC); 精度: 0.5%; 測定方法: AC: 真のRMS, DC: 平均 - 抵抗とコンデンサ: 抵抗: 0.5オームから2.5kオーム; コンデンサ: 10uF, 最大電圧AC 450V - 補助接点の分割/組み合わせ: 最大電流: 1A, 最大電圧: AC250VまたはDC120V - 動作環境: 温度: -10 ~ 40°C, 相対湿度: <80% - ボリューム: 320mm × 260mm × 230mm - 重量: 16kg 使用方法: - 電圧と電流: 電源を入れ、出力電流または電圧端子を選択し、「出力選択」端子を押し、「ON/OFF」ボタンを押します。デバイスは故障状態をシミュレートします; ノブを調整してAC/DC電圧と電流出力を制御します。 - 補助出力DC電圧と電流: ポテンショメータをゼロに設定し、出力ラインを接続し、必要な電圧を選択（0Vまたは110~220V）、出力ボタンを押し、ポテンショメータを調整して電圧/電流出力を得ます。外部入力の場合、出力を外部入力電圧/電流端子または外部ボルトメーター/アンペアメーターに接続します。 - 抵抗/コンデンサの使用: RxのU字型ショートタブを切断し、適切な抵抗/容量を直列に選択し、図に示すように接続します。 - ストップウォッチ: 入力信号（接点がオンからオフまたはオフからオンに変換、5V-250Vの正のDC接点）。単一/二重入力の場合、図に示すようにスイッチ接点に接続します。応用例: リレーコイルの動作時間とフィードバック時間を測定します。 注意: - 操作中は安全のためにデバイスを確実に接地する必要があります。 - ディスプレイが暗いまたは黒い場合は、「コントラスト調整」を調整します。 - 電流出力後、測定選択ボタンは無効になります。 パッキングリスト: 1. メインエンジン 2. 電源ライン 3. テストリードパッケージ 4. テストリード (2.5mm²-2.5m) 5. テストリード (2.5mm²-0.5m) 6. テストリード (8mm²-2m) 7. テストリード (1.2mm²-2.5m) 8. 二重コアシース線 (2×1.2mm²-2.5m) 9. 透明アース線 (2.5mm²-2m) 10. インサート (6mm) 11. 専用クリップ 12. トランジションポスト 13. ピンプラグ 14. ヒューズチューブ 技術仕様: - モデル: HZJB-D - ブランド: Huazheng - 単相リレー保護試験装置 - ポータブル、フィールドキャリブレーションとテスト - アルミニウム合金シャーシ、PCパネル - ARMチップ制御、LCDディスプレイ - 調整可能なAC/DC電圧と電流出力 - 二重過負荷保護 - 大出力容量、小型、軽量 - 高信頼性
