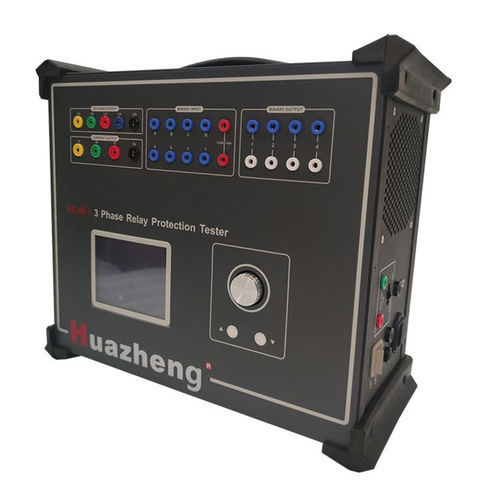

保護リレー用試験装置 HZJB-I

電動コンピュータ制御産業用

HZJB-I三相リレーは、三相電力システムの監視と保護において優れた性能と精度を提供するよう設計されています。先進技術と精密工学を駆使し、このリレーは重要な電気機器と機械の信頼性の高い運用と保護を保証し、シームレスな運用と保護を実現します。 HZJB-I三相リレーは、高度なマイクロプロセッサベースのアルゴリズムを備えており、過電流、低電流、位相不均衡、位相喪失などのさまざまな電気的故障に対して正確で応答性の高い保護を提供します。この保護は、機器の損傷を防ぎ、電力システムの安全性と信頼性を確保するために不可欠です。 一般的な使用方法 - このテスターは、産業用制御コンピュータとWindowsオペレーティングシステムを備えています。ホストの電源を頻繁にオン/オフしないでください。 - USBインターフェースは前面または背面パネルにあり、ホットスワップが可能ですが、データ転送が完了するまでデバイスを取り外さないでください。 - 内蔵Windows OSの安定した動作を確保するために、ハードディスクやデスクトップ上のドキュメントやロゴを削除または変更しないでください。 - 外部キーボードやマウスを接続する際は、システムの起動問題を避けるために正しい接続を確認してください。 - 出力中に電源を直接切断しないでください。誤った出力による誤った保護動作を避けるためです。 - 充電端子を使用する場合は、高電圧端子（正）を共通端子+KMに接続してください。 - 通気口や入出力端子に異物を挿入しないでください。 - 外部AC/DC電源を電圧または電流出力ソケットに接続しないでください。 - 高い安全性が要求される場合は、テスト前に電源供給コンセントまたは保護接地を接続してください。 電源オン/オフ手順 - テスターの電源コードをAC220Vコンセントに差し込みます。 - 外部コンピュータを使用する場合は、シリアル通信ラインを正しく接続してください。 - 配線を確認した後、テスターの電源を入れます。リレー保護キャリブレータソフトウェアのインターフェースが表示されます。 - 電源を切るには、前面パネルの電源スイッチを直接押さないでください。まずWindows OSをシャットダウンし、プロンプトが表示されたら電源ボタンを押してください。 仕様 AC電流出力 - 位相電流出力（実効値）：0~40A、出力精度0.2% - 3相並列電流出力（実効値）：0~120A - 長時間位相電流：10A - 最大位相電流出力：450VA - 最大3相並列電流出力：900VA - 最大3相並列電流持続時間：10S - 周波数範囲（基本）：20~1000Hz - 高調波時間：2~20 DC電流出力 - 電流出力：0~±10A/相、0~±30A/3相並列 - 出力精度：0.5% AC電圧出力 - 位相電圧出力（実効値）：0~120V、出力精度0.2% - 線間電圧出力（実効値）：0~240V - 位相/線間出力：80VA/100VA - 周波数範囲（基本）：20~1000Hz - 高調波時間：1~20 DC電圧出力 - 位相電圧出力範囲：0~±160V、出力精度0.5% - 線間電圧出力範囲：0~±320V - 位相/線間出力：70VA/140VA 10デジタル入力と8デジタル出力 - 時間測定範囲：0.1ms ~ 9999s、測定精度<0.1ms HZJB-I三相リレーは、三相電力システムの保護と制御において比類のない性能、信頼性、柔軟性を提供し、新しい基準を確立します。製造施設、発電所、商業ビルでの使用に最適で、重要な電力システムの安全で効率的な運用を保証します。 - 高度なマイクロプロセッサベースのアルゴリズム - 過電流、低電流、位相不均衡、位相喪失に対する正確な保護 - 機器保護とシステム信頼性に不可欠 - 包括的なAC/DC電流および電圧出力機能 - 高い出力精度と容量 - 自動化と統合のための柔軟なデジタル入出力
