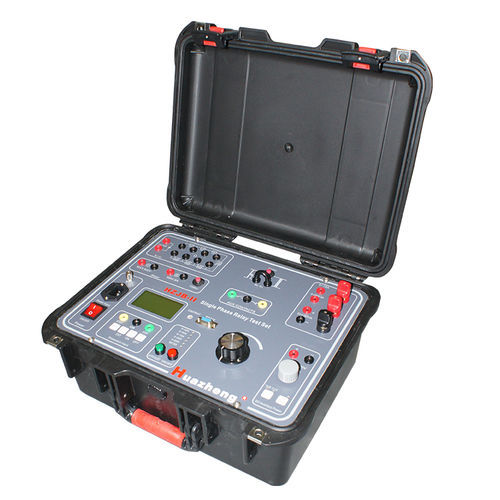

保護リレー用試験機器 HZJB-II

産業用デジタルコンパクト

HZJB-II単相リレー保護テスターは、優れた性能を持つポータブルなフィールドテストデバイスです。アルミニウム合金シャーシとPCパネルを備えた洗練された外観を特徴としています。ARMチップによって制御され、電圧と電流の出力、ストップウォッチを表示するLCD画面を備えています。 この機器は、調整可能なAC/DC電圧、AC/DC電流、および調整可能なDC電圧のための完全に絶縁された出力を提供します。また、出力ループに二重の過負荷保護を備えており、安全性と信頼性を確保します。高い出力容量、コンパクトなサイズ、軽量、高い信頼性を備えたHZJB-IIは、さまざまなリレーの現場校正とテストに最適です。 主な特徴: - 調整可能なDC電圧のための完全に絶縁された出力、短絡、過負荷、範囲外の自動保護。 - 最大出力電流: 0~150A。 - デジタルLCD AC/DCボルトアンペアメーターを装備し、ACおよびDCの電圧と電流値、ストップウォッチ、電位、接触状態を表示できます。 - 内部電気ストップウォッチ; 利用可能な電気接点、最大電位250V; デュアルチャネル測定。 - 軽量設計、小型で完全な機能。 主な技術パラメータと機能: - 定格入力電力: AC 220V ±10%, 1000VA, 50Hz - AC出力: - 範囲 (A): 0~10, 無負荷電圧 (最小) V: 90, 全負荷電圧 (最小) V: 80, 全負荷電流 (最大) A: 10 - 範囲 (A): 0~40, 無負荷電圧 (最小) V: 25, 全負荷電圧 (最小) V: 22, 全負荷電流 (最大) A: 40 - 範囲 (A): 0~100, 無負荷電圧 (最小) V: 10, 全負荷電圧 (最小) V: <8, 全負荷電流 (最大) A: 150 - AC電圧出力: - 範囲 (V): 0~250 (AC), 無負荷電圧 (最小) V: 250, 全負荷電圧 (最小) V: 240, 全負荷電流 (最大) A: 3 - 範囲 (V): 0~300 (DC), 無負荷電圧 (最小) V: 320, 全負荷電圧 (最小) V: 250, 全負荷電流 (最大) A: 3 - DC補助出力: - 範囲 V: 0~110, 電圧 V: 120, 最大電流 A: 0.5 - 範囲 V: 110~220, 電圧 V: 220, 最大電流 A: 0.5 - ストップウォッチ: 範囲: 0.0000~999999秒, 分解能: 0.1mS, 精度: ±5, 電気接点と電位入力を備え、最大入力電圧: DC 250V - アンペアメーター: 範囲: 内部: 0.000~150.0A; 外部: 0.000~6.000A (ACまたはDC), 精度: 0.5%, 測定方法: AC: 真のRMS値, DC: 平均 - ボルトメーター: 範囲: 0.0~600.0V (ACまたはDC); 精度: 0.5%, 測定方法: AC: 真のRMS値, DC: 平均 - 抵抗とコンデンサ: 抵抗: 0.5オームから2.5kオーム; コンデンサ: 10uF, 最大電圧AC 450V - 補助接点の分割/組み合わせ: 最大電流: 1A, 最大電圧: AC250VまたはDC120V - 使用環境: 温度: -10 ~ 40°C, 相対湿度は80%未満である必要があります - ボリューム: 320mm × 260mm × 230mm - 重量: 16kg 注意: - 操作中は安全のためにデバイスを確実に接地する必要があります。 - ディスプレイが暗すぎるまたは黒く見える場合は、「コントラスト」設定を調整してください。 - 「測定選択」ボタンは、電流が出力されているときは無効になります。 技術仕様: - モデル: HZJB-II - 定格入力電力: AC 220V ±10%, 1000VA, 50Hz - 最大出力電流: 0~150A - 最大出力電圧: AC 250V, DC 300V - 重量: 16kg - 寸法: 320mm × 260mm × 230mm
