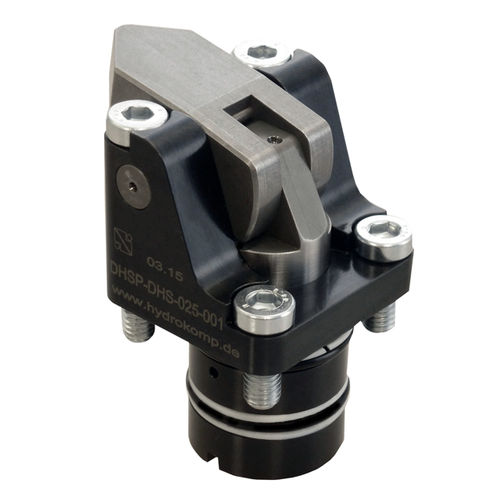

空気圧式クランプ装置 250-10

油圧式加工用部品スイング

ロータリーレバークランプは、クランプエレメントを設置するためのスペースが少ない固定具に特に適しています。その構造とコンパクトな設計により、様々な設置条件に柔軟に対応できます。油圧ロータリーレバークランプは単動式と複動式があります。このクランプは、油の供給が穴のあいた溝から行われるクランプ装置に使用されます。クランプアームをスイングダウンするには、ワークをクランプする比例直線運動が使用されます。アンクランプするには、クランプアームは、ワークピースを安全に取り出すことができる場所に戻ってスイングします。 標準のクランプアームは、異なる材質や様々な長さのものをアクセサリーとして注文できます。シリンダーは特殊なクランプアームや自作のクランプアームで組み立てることもできます。クランプ力はクランプアームの長さに依存します。 特別な機能 部分開閉式ハウジング 多様な設置オプション 固定具の出し入れが簡単 クランプアームはワークピースに最適化可能 誘導式または空気圧式位置制御がオプションで利用可能 標準シリンダーと特殊設計が可能 作動条件 クランプアームはピストンロッドと連動します。単動シリンダーでは、クランプアームはリセットスプリングを介して開かれます。複動シリンダーでは、圧力媒体を通して行われます。ロータリーレバークランプを取り付ける際、フランジ面をワークピースの高さに合わせる必要があります。これにより、クランプポイントは水平になります。短いクランプストロークにもかかわらず、ワークの公差を最適に補正することができます。
