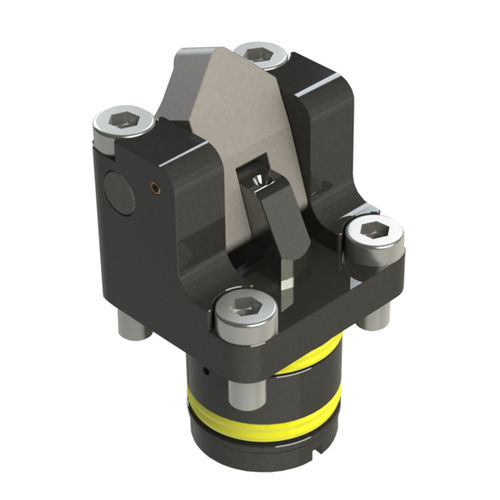

空気圧式クランプ装置 250-20

加工用部品スイングコンパクト

空圧位置制御付きロータリーレバークランプは、特にワークホールドエレメントを取り付けるスペースがわずかしかない治具のクランプに適しています。その構造とコンパクトな設計は、様々な設置条件での柔軟なソリューションを可能にします。ダブルアクションロータリーレバークランプは、オイル供給がドリルチャンネルを通して行われるクランプ治具に使用されます。 クランプレバーをスイングダウンするには、ワークをクランプする比例したリニアモーションが使用されます。アンクランプするには、クランプレバーはワークを安全に取り出せる位置までスイングバックします。クランプレバーは供給範囲に含まれません！標準クランプレバーは、異なる材質や様々な長さのものをアクセサリーとしてご注文いただけます。ロータリーレバークランプは、特殊なクランプレバーや自作のクランプレバーと組み合わせることもできます。 クランプ力はクランプレバーの長さによって異なります。位置制御付きロータリーレバークランプは、データシート250-10の複動式ロータリーレバークランプと同様です。どちらのタイプも同じ取付寸法で互換性があります。 空気圧位置制御： クランプレバーの両側には弾性シールプラグが付いています。回転レバークランプには、ハウジングのクランプレバーガイドに圧縮空気を送るための2つの溝があります。
