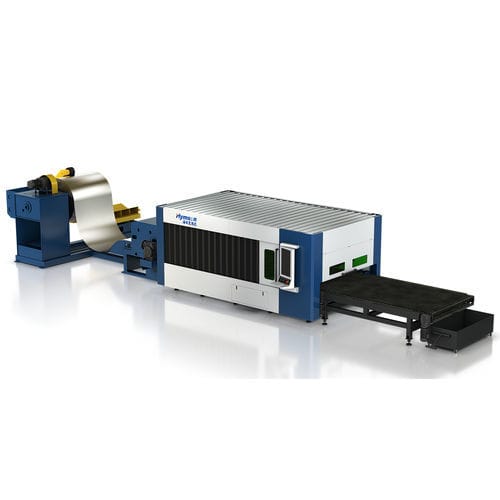

ファイバーレーザー切断ライン HF·TU series

金属用板金用コイル

概要
HF-TUシリーズは、コイルの自動供給・巻取り・矯正・6ロール給材・ファイバーレーザー切断を統合した生産ラインで、コイル材の連続自動加工により部品やパネルの量産に対応します。

ライン構成

• 積載機
• 15T アンコイリングユニット（圧力アーム、油圧積載カート、油圧コンソール）
• スナッバー/ダンパー
• 精密6ロールスキンパスミル（矯正・給材）
• 主用ファイバーレーザーカッティングマシン
• アンローディングユニット
• 電気制御および安全システム

工程

• 自動積載 → 15T アンコイリング → スナッバー → 6ロール給材 → CNCレーザー切断 → アンロード

機械構造と設計
ベッドはHymsonの特許マルチキール（ほぞ継ぎ）構造を採用し、高温処理により残留応力を除去して長期的な幾何学的安定性と高精度を確保します。特許のアルミ引抜き梁は軽量で引張剛性が高く、1.5G条件での最大変形は0.01317 mm（FEA）です。中間のインテリジェントパーティションにより切断エリアに対する局所排気が可能で、粉じん拡散を低減します。

CNC制御システム
EtherCATバス技術をベースにしたFSCUT CNCシステムを搭載し、動作制御、レーザー制御、切断ガス制御を統合します。主な機能：グラフィック処理、パラメータ設定、カスタム切断プロセス編集、ネスティング/レイアウト、軌道計画、シミュレーション、切断制御。自動積載・積み下ろしラインやFMSと連携して自動化生産を実現します。

自動化機能と利点

• 切断領域に対するインテリジェントな集塵排気
• 切断ガスを最大50%節約するインテリジェントガス制御
• 高速・高精度のオートフォーカス
• ギア・ラックの全自動潤滑による保守低減
• 工場訓練を受けた技術者による設置、立ち上げ、研修サポート

技術仕様 / 特長

• モデル：HF-TUシリーズ（アンコイリング給材式ファイバーレーザー切断ライン）
• アンコイリング能力：15T（圧力アーム、油圧積載カート、油圧コンソールを含む）
• 給材：精密6ロールスキンパスミルによる矯正・給材
• ベッド：特許マルチキール構造、熱処理による応力除去
• 梁：特許アルミ引抜き梁、1.5G条件での最大変形 = 0.01317 mm（FEA）
• 制御：FSCUT（EtherCAT）— グラフィック処理、ネスティング、シミュレーション、軌道計画など
• 自動化：自動積載/積み下ろしラインおよびFMSとの統合対応
• 効率化機能：インテリジェントガス制御（最大50%節約）、オートフォーカス、インテリジェント集塵、全自動潤滑
