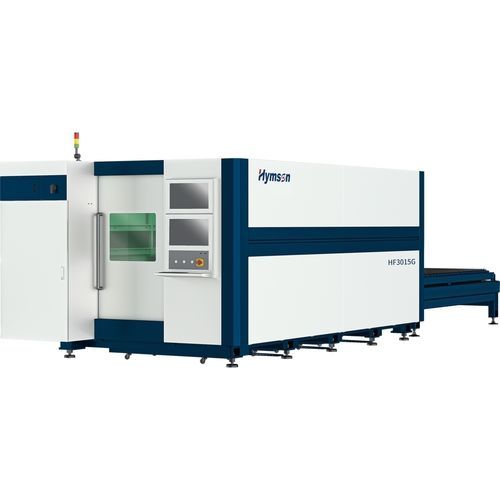

ファイバーレーザー切断機 HF-G series

アルミニウム用ステンレススチール用炭素鋼用

製品概要
HF-Gシリーズ高速ファイバーレーザー切断機は、二重プラットフォームの全閉構造を持つシステムで、炭素鋼、ステンレス鋼、アルミニウムなどの薄板・中板に対して高速かつ高精度な切断を行うよう設計されています。

主な特徴

• モジュール設計により部品の高品質な組み合わせとメンテナンス性を確保。
• 二重プラットフォームの全閉型構成により連続かつ安全な生産を実現。
• 小型・複雑形状やバッチ部品に適した高速・高精度切断。
• 安定した再現性のある操作を可能にする専用制御インターフェース。

技術的特徴

• 7Hzローパスフィルタ＋1.5G加速：動特性を向上させ、インテリジェントなコーナー処理を実現。
• Hymson特許のベッド構造：再設計されたベッドと最適化コンポーネントにより長期安定性と高ダイナミック性能を確保。
• 熱ダイナミック補償技術：長期にわたる精度維持のためのインテリジェント補償。
• カスタム制御アルゴリズム：サーボ性能と軌道精度を向上。
• 高適合カスタム部品：高性能サーボモーターおよび減速機により伝達応答を改善。
• 光機械の深い最適化：レーザー、機械ハードウェア、モーターアルゴリズムを総合的に最適化。

利点

• 速度向上：切断速度が部品形状や厚みで50%～100%向上する可能性。
• 効率改善：生産性向上により処理能力が1～2倍に増加することがある。
• 長期安定性：構造設計と自動化により安定した高ダイナミック性能を維持。

構造および機械設計

• モジュール配置：独立機能のコンポーネントを統合し、信頼性の高い全体適合を実現。
• 高強度溶接板の機体に応力除去熱処理を施し、剛性と精度を確保。
• ゾーン換気システム：分割抽気と追従制御により省エネルギーと高除塵効果を実現。
• 超高温防護：カスタム耐火材料と360度の熱防護を装備し高出力機に対応。
• 高強度クロスビーム：特許取得済みの引抜アルミクロスビームで軽量かつ高剛性、優れた動的特性。
• ブランドサーボとドライブ、及び高分解能エンコーダにより高ダイナミクスと省エネを実現。
• 精密ギアドライブ：加工・研削されたピニオンとラックにより高い噛み合わせ精度と滑らかな運転を実現。

FSCUT制御システム

• Hymson Super Brain — EtherCATベースの制御プラットフォーム、Windows 10アーキテクチャ、産業用CPU搭載で信頼性と自己診断機能を提供。
• FSCUTモジュール：生産管理・統計、レーザー切断プロセス技術、加工制御、インテリジェント支援、迅速な試作・デバッグ、モジュール診断・保守、ローカル/リモート支援等を含み、応答時間 ≤ 100 μs。
• 自動搬送ラインやFMSなどの柔軟生産ラインとの統合に対応し、製造の自動化を支援。

性能指標（表）
装置モデル | HF3015G | HF4020G
有効切断範囲 | 3100 mm x 1550 mm | 4000 mm x 2000 mm
X/Y軸位置決め精度 | ±0.03 mm/m | ±0.03 mm/m
ローパスフィルタ | 7 Hz | 7 Hz
最大X/Y加速度 | 1.5 g | 1.5 g
最大Z軸位置決め速度 | 40 m/min | 40 m/min
機械設置面積 | 8700 mm x 2800 mm | 10800 mm x 3500 mm

技術仕様

• シリーズ: HF-G Series
• 代表モデル: HF3015G、HF4020G
• 有効切断範囲: HF3015G = 3100 mm × 1550 mm；HF4020G = 4000 mm × 2000 mm
• X/Y軸位置決め精度: ±0.03 mm/m
• ローパスフィルタリング周波数: 7 Hz
• 最大X/Y加速度: 1.5 g
• 最大Z軸位置決め速度: 40 m/min
• 設置面積: HF3015G = 8700 mm × 2800 mm；HF4020G = 10800 mm × 3500 mm
• 構造: モジュール設計、二重プラットフォーム、全閉構造
• 制御システム: FSCUT（EtherCAT、Windows 10 アーキテクチャ、産業用CPU、応答時間 ≤ 100 μs）
• 用途材料: 炭素鋼、ステンレス鋼、アルミニウム等の薄板～中板
