可視化ソフトウェア SoftPLC S5-945
プログラミングOPCOPC サーバー

可視化ソフトウェア - SoftPLC S5-945 - IBH Softec - プログラミング / OPC / OPC サーバー

お気に入りに追加する

商品比較に追加する

特徴

機能: モニタリング, プログラミング, 可視化, オートメーション, 制御, キャプチャ / データ分析, 接続, OPC, OPC サーバー, データ交換
応用: 産業用, ネットワーク, S5自動装置 , イーサネット, TCP, OEM用, PROFIBUS DP, PROFIBUS・SINEC-L1プロトコル用, MODBUS コントローラー用
タイプ: リアルタイム
オペレーションシステム: Windows
展開モード: オンライン
認証: CE
その他の特徴: クライアント/サーバー, 専用本棚付き

詳細

概要

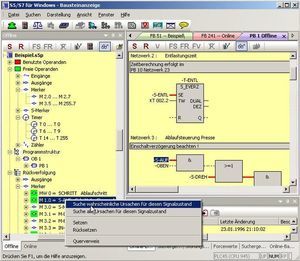

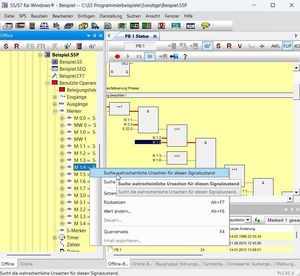

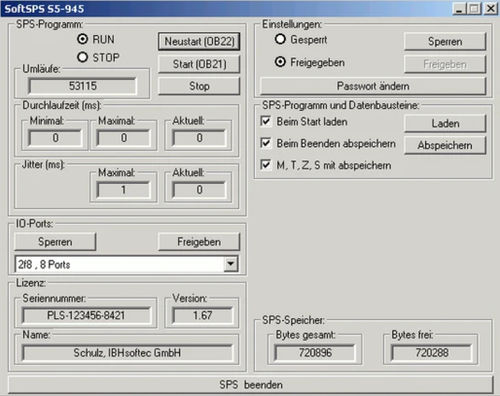

SoftPLC S5-943 / S5-945 は、ハードウェアPLCと同様に S5 プログラムを実行するリアルタイムのソフトウェアPLCです。S5 for Windows® や STEP5 といった既存のプログラミングツールをそのまま利用でき、シリアル・Ethernet・同一PC上でのローカル接続によるオンライン通信が可能です。S5 PLC のプログラムを SoftPLC に移行できます。

I/O とバスシステム
標準のマルチI/O ボードや各種インテリジェントなバスインターフェースボードに対応します。オプションのドライバとして INTERBUS、PROFIBUS DP、CAN、ASi、DeviceNet が利用可能で、分散I/O やフィールド機器の直接制御が可能です。

CPU と実行
ソフトウェアPLC は PC の CPU 時間を他アプリケーションと共有します。CPU 割当は設定可能（例：PLC 50% / 他 50%）で、マルチプロセッサ環境では PLC 用に CPU を専有できます。サイクル時間は OB1 の実行時間に依存し、OB1 が短いほどサイクル頻度は高くなります。

コプロセッサボード
オプションのコプロセッサボードにより、ホストPC から独立して SoftPLC を稼働できます。これらのボードはマザーボードに差し込み、独立電源やバスインターフェースを備え、PC 故障時の影響を低減します。

監視・操作・制御
プロセスの監視、操作、制御を単一のPCで行うことができます。SoftPLC をPCに統合することで、データ収集、可視化、プログラミングなどにPCを用いる場合に別途ハードウェアPLC や通信プロセッサを必要としません。

Windows アプリケーションとの統合

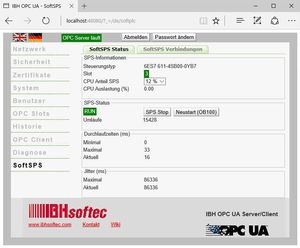

IBH OPC Server および DLL インターフェースにより Windows アプリとの通信が可能です。IBH OPC Server は Ethernet 経由および同一PC内でのアクセスを提供し、DLL により他の Windows アプリケーションとの高速データ転送が可能です。サンプルや主要な可視化ソフトのドライバも利用可能です。

ウォッチドッグ機能
最新のバス制御ボードはウォッチドッグ機能を内蔵しており、PC 故障時にもハードウェアPLC と同様に入力/出力を処理します。PC が停止した場合、バスの出力は安全な状態にリセットされます。

拡張性とバージョン
S5 互換の SoftPLC は S5-943（プログラムメモリ48 kB）と S5-945（プログラムメモリ720 kB）の2種類があり、両者とも浮動小数点演算を用いる組み込みPID アルゴリズムを搭載しています。PID インターフェースは Siemens CPU と互換性があります。

通信とプロトコル

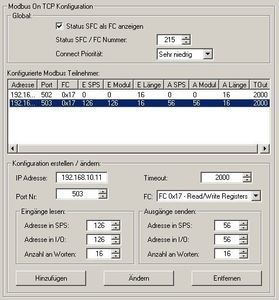

SoftPLC 実行用 PC を外部と接続するにはインターフェースボードが必要です。小規模用途では標準のマルチI/O ボードを直接利用できます。特別命令（DO RS 10 ～ DO RS 31）により下位64k セグメントでのI/O ポートアクセスが可能です。標準の Ethernet ボードを用いれば TCP/IP によるネットワーク接続が可能で、Internet/Intranet 経由の遠隔診断や継続的データ交換を実現します。S5 実装には ModbusTCP と CP 機能も統合されています。

プラットフォームと動作環境
S5 バージョンは最新の Windows OS にインストール可能で、OEM 向けに Windows CE 版も用意されています。
