シミュレーション用ソフトウェア S5+S7

可視化プログラミング試験用

概要
Siemens SIMATIC S5 および S7 の PLC ファミリ向けプログラミングソフトウェア。STEP5 および STEP7 プロジェクトの作成、編集、テスト、ドキュメント化を行う統合環境で、オンライン接続、シミュレーション、診断ツールを備えています。

Version 7 の新機能：

• Statusrecorder
• LogView
• Intelligent Input Assistance
• SINEC L2 経由での SIMATIC S5 へのオンライン接続
• H1 経由での SIMATIC S5 へのオンライン接続
• Windows XP (32/64 Bit)、Windows Vista (32/64 Bit)、Windows 7 (32/64 Bit)、Windows 8 (32/64 Bit)、Windows 10 (32/64 Bit)、Windows 11 (64 Bit) での STEP5 COM パッケージ呼び出し

製品構成
S5+S7 統合アプリケーションは、S5 for Windows® と S7 for Windows® のすべての機能を単一パッケージで提供し、S5 と S7 が混在する環境での一貫した作業を可能にします。

S5 プログラミング

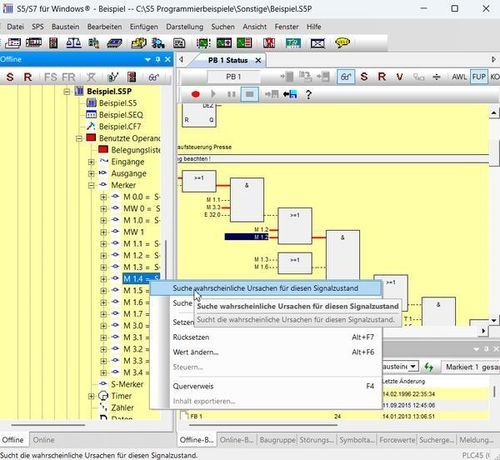

S5 for Windows® は SIMATIC S5 用の STEP5 プログラムを作成・保守するためのツールを提供します。対応表現：STL、FBD、LAD。既存の S5 プロジェクトをインポート/エクスポートなしで直接編集可能、Siemens の純正プログラミングユニットとの互換性、S5 Doctor による自動診断、検索/置換や構文チェックを備えたシンボルテーブルエディタを搭載しています。

Statusrecorder とオシロスコープ
Statusrecorder はタイムスタンプ付きのブロック状態フレームを記録し、フレーム単位の解析を可能にし、STL、CSF、LAD 間の切替をサポートします。統合オシロスコープは動的信号を可視化し、仮想プローブや信号記録によりタイミング解析やデータ保存が可能です。

G5（ステップシーケンスプログラミング）
G5 は STEP5 プロジェクト内でのグラフィカルなステップシーケンスプログラミングをサポートします。直線シーケンス、分岐、並列分岐（最大 8 系統）、ジャンプ、ステップタイミング/ウォッチドッグ、表示サイズ調整、シンボリックライブラリおよびステータス表示を備えています。

S7 プログラミング
S7 for Windows® は SIMATIC S7-300 および S7-400 を対象とし、STL、SFC、LAD における完全な STEP7 命令セットを実装しています。オンライン機能、S7 シミュレーション、ブロック比較（BlockDiff）、I/O モジュール間のトレーサビリティ、パスワードによる保護、S7 Doctor による自動診断を備えています。

ハードウェア構成と通信
ハードウェア構成はモジュールのパラメータ設定、アドレス割当、PROFIBUS 設定をサポートします。ハードウェアカタログには Siemens 純正の PROFIBUS コンポーネントとサードパーティの互換コンポーネント（GSD サポート）が含まれます。既存の STEP7 構成はオフラインで開く・編集、または PLC から読み取ることができます。SINEC L2、H1、USB アダプタ経由のオンライン接続に対応しています。

追加の技術機能
COM パッケージ統合、複数のステータス表示（STL、CSF、LAD）、シンボリックビュー、診断データの記録とアーカイブをサポートします。

ダウンロード
デモ版、フル版、アップデート（Version 7.5.1）が利用可能です。

技術仕様

• 製品番号：10022
• モデル：S5+S7 for Windows®
• ブランド：IBHsoftec GmbH
• 価格（税抜）：1,190.00 EUR
• 状態：新品
• 対応 PLC ファミリ：SIMATIC S5 (STEP5)、S7-300 および S7-400 (STEP7)
• 主な機能：Statusrecorder、LogView、Intelligent Input Assistance、Oscilloscope、S7-Simulation、BlockDiff、S5/S7 Doctor 機能、G5 Step Sequence プログラミング
• 対応 OS：Windows XP/Vista/7/8/10/11（32/64 ビットの互換性に関する注意参照）
• 通信：SINEC L2、H1、USB アダプタ経由のオンライン接続；COM パッケージ対応
• ハードウェア：PROFIBUS 設定、ハードウェアカタログ（GSD サポート）、モジュール診断
• ダウンロードオプション：Demo / Full / Update (Version 7.5.1)
