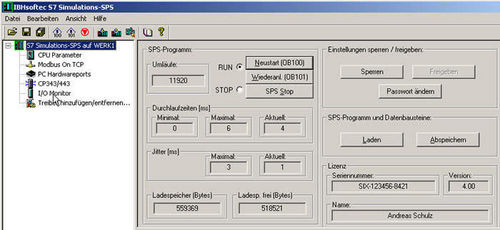

シミュレーション用ソフトウェア S7-Simulations-SPS

可視化プログラミングOPC

概要
S7-Simulation-PLCは、開発、テスト、オンライン監視のためにPC上でSIMATIC S7プログラムを実行するソフトPLCです。ハードウェアPLCと同様に動作し、再コンパイルなしでPLCの状態をリアルタイムに確認できます。プログラミングにはS7 for Windows®やSTEP7を直接使用できます。

ハードウェアアクセスとフィールドバス
S7-Simulation-PLCはハードウェアポートへのアクセスをサポートします（注：Windows Vistaではハードウェアポートへのアクセスは利用できません）。フィールドバスの統合は容易で、Modbus TCPに対応しています。統合されたI/OモニタによりI/O信号の監視と変更が簡便です。

アクセス方式

• シリアルポート：null-modemケーブルによるデータ交換。
• TCP/IPイーサネット：IBHNetドライバを使用したアクセス。
• Siemens ISO on TCP (RFC1006)：このプロトコルを用いたオンライン機能。

統合と通信
PCに導入されたS7-Simulation-PLCは、1台のハードでプロセス監視、運転、制御を可能にします。IBH OPC Server、IBHNet、RFC1006、DLL、統合されたModbus TCPサーバ経由でのアクセスが可能です。多くの可視化ベンダーが統合Modbus TCPサーバをサポートしています。Windowsアプリケーション間で高速データ転送を行うためのDLLが提供されます。

PLC間通信
複数のPLC間でのEthernet経由のデータ交換をサポートします。S7-Simulation-PLCはSiemens CP343/CP443と互換性のある通信プロセッサをエミュレートし、S7-Simulation-PLC間やS7-Simulation-PLCとSiemensハードウェアPLC間のSend/Receive接続を実現します。設定はSTEP7のNetProツールで行います。

対応プロトコル

• ISO on TCP PUチャネル（PG、ProTool、WinCC、互換OPCサーバ等）
• ISO on TCP Send/Receive パッシブ
• ISO on TCP Send/Receive アクティブ
• ISO on TCP Fetch/Write パッシブ
• TCP Send/Receive パッシブ
• TCP Send/Receive アクティブ
• TCP Fetch/Write パッシブ
• UDP Send/Receive

サンプル
主要なプログラミングツール向けのサンプルと例が同梱され、統合事例の参考になります。

技術仕様

• 製品名：S7-Simulation-PLC
• 製品番号：10110
• 価格：299.00 EUR（税別）
• 対応プログラミングツール：S7 for Windows®, STEP7
• アクセス方式：シリアル（null-modem）、TCP/IP（IBHNet）、Siemens ISO on TCP（RFC1006）
• 統合サーバ/インターフェース：Modbus TCPサーバ、IBH OPC Server、DLLによる高速データ転送
• 通信プロセッサ：Siemens CP343/CP443互換
• 対応プロトコル：ISO on TCP（RFC1006）、TCP/IP、UDP、Modbus TCP、IBHNet
• I/O：ハードウェアポートアクセス（Windows Vistaでは非対応）；統合I/Oモニタ
