可視化ソフトウェア Update S5

プログラミングモニタリング試験用

製品概要
S5 for Windows® の V1...V5 からバージョン7へのアップデート。V6 から V7 へのアップデートは無料でダウンロードできます。

バージョン7の新機能:

• Statusrecorder
• LogView
• Intelligent Input Assistance（インテリジェント入力支援）
• SINEC L2 経由での SIMATIC S5 へのオンライン接続
• H1 経由での SIMATIC S5 へのオンライン接続
• 以下のOSでの STEP5 COM パッケージ呼び出し:
  • Windows XP (32/64 Bit)
  • Windows Vista (32/64 Bit)
  • Windows 7 (32/64 Bit)
  • Windows 8 (32/64 Bit)
  • Windows 10 (32/64 Bit)
  • Windows 11 (64 Bit)

詳細説明

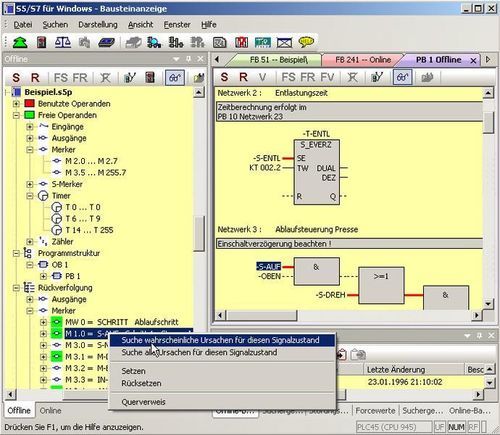

S5 for Windows® は、Siemens SIMATIC S5 PLC 向けの STEP5 プログラムを作成、編集、テスト、ドキュメント化するためのツールを提供します。Statement List (STL)、Function Block Diagram (FBD)、Ladder Diagram (LAD) をサポートし、既存の S5 プログラムをインポート/エクスポートなしで直接編集できます。Siemens の純正プログラミングユニットとの互換性を維持し、S5 Doctor による自動トラブルシューティング機能を統合しています。

Statusrecorder はブロック状態をフレーム単位でタイムスタンプ付きで記録し、STL、CSF、LAD 間の切り替えを含む詳細解析を可能にします。

Oscilloscope 機能は動的プロセスの監視・解析を統合的に実現します。仮想テストプローブで複数の I/O 信号やローカル変数を指定して監視でき、信号は記録・停止してタイミング解析を行い、保存やメール送信が可能です。

シンボルテーブル作成・編集用の快適なエディタを内蔵し、検索・置換、配線変更、構文チェックをサポートします。マルチセグメントエディタは STL、FBD、LAD の複雑な作成をマウスやキーボードで支援します。相互参照やシンボルファイルは正しいアドレスとともに同画面で表示・編集可能です。CPU ステータス機能は割り込みスタック、ブロックスタック、システムデータの情報を提供します。

S5 for Windows® は STEP5 COM パッケージの呼び出しをサポートします。PLC との通信は USB アダプタ経由で行えます（USB アダプタ経由の通信サポートは Windows 2000 および Windows XP (32 Bit) のみ）。

G5 for Windows® のステップシーケンスプログラミング（現在は S5 for Windows® に含まれる）は、STEP5 プログラム内での順序制御（シーケンサ制御）を容易にするツールです。線形シーケンス、分岐、並列分岐、ジャンプをサポートし、SIEMENS GRAPH5 / GRAPH5/II および標準の SIEMENS Function／Step ブロックと互換性があります。

追加情報
注意: チェックアウト時に、各アップデートにつき有効なシリアル番号（S5W-xxxxxx-xxxx）をメッセージ欄に必ずご入力ください。シリアル番号は一度しか更新できません。V6 から V7 へのアップデートは無料です。

仕様 / 技術情報

• 製品番号: 10218
• 名称: S5 for Windows® (Update Version 7)
• ページ上の価格表記: 290.00 €（税別）
• Siemens SIMATIC S5 (STEP5) のプログラミング用に設計
• サポートされる表現: FBD、LAD、STL
• Statusrecorder: タイムスタンプ付きのフレーム単位ブロック状態記録
• Oscilloscope: I/O 信号およびローカル変数用の仮想オシロスコープ；信号の記録と保存
• Intelligent Input Assistance と LogView を含む
• SINEC L2 および H1 経由での SIMATIC S5 オンラインアクセス
• Windows XP、Vista、7、8、10 および Windows 11 (64 Bit) での STEP5 COM パッケージ呼び出し
• COM パッケージ呼び出しおよび USB アダプタ通信；USB アダプタの通信サポートは Windows 2000 と Windows XP (32 Bit) のみ
• G5 for Windows® Step Sequence Programming を含む；SIEMENS GRAPH5 / GRAPH5/II と互換
• マルチセグメントエディタ、シンボルテーブルエディタ、検索・置換、構文チェック、相互参照
• 記録データは解析やアーカイブのために保存可能
