プログラミングソフトウェア SoftSPS S7-416

OPCモニタリングオートメーション

説明

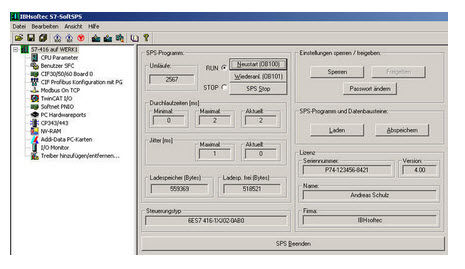

SoftPLC S7-416は、標準的なPCプラットフォーム上でSiemens S7の動作をエミュレートするリアルタイムのソフトウェアPLCです。ハードウェアPLCと同様にS7プログラムを実行でき、STEP7やTIA Portalによるプロジェクト設計や診断に対応します。

プログラミングとアクセス
対応プログラミング環境：S7 for Windows®、STEP7、TIA Portal。オンライン接続はシリアル、イーサネット、PROFIBUS DP、同一PCローカル接続に対応します。プログラミングシステムが同一マシンにインストールされている場合、SoftPLCに直接アクセス可能で、必要なドライバは同梱されています。Hilscher CIF30/50/60 PROFIBUSカードを使用する場合、ドライバが構成されていれば接続されたPROFIBUS経由でのプログラミングやアクセスが可能です。

PLC間通信とデータ交換
SoftPLCはSiemens CP343/CP443互換の通信プロセッサを内蔵しています。SoftPLC間、あるいはSoftPLCとSiemensハードウェアPLC間でのSend/Receive、Fetch/Write接続が可能です。設定はSTEP7 NetProまたはTIA Portalで行います。

サポートプロトコル

• ISO on TCP PGチャネル（PG、ProTool、WinCC、互換OPCサーバ等）
• ISO on TCP Send/Receive パッシブ
• ISO on TCP Send/Receive アクティブ
• ISO on TCP Fetch/Write パッシブ
• TCP Send/Receive パッシブ
• TCP Send/Receive アクティブ
• TCP Fetch/Write パッシブ
• UDP Send/Receive

PC環境と拡張性
PC環境はC++で作成したカスタムファンクションブロックをサポートし、カスタムドライバの統合や機能拡張が可能です。他のWindowsアプリケーションとの高速データ転送向けにDLLが提供されています。OEM向けにLinuxおよびWindows CE版も用意され、複数のCPUアーキテクチャをサポートします。

S7-315とS7-416の違い
S7-315とS7-416は、フラグ、タイマ、カウンタの数が異なります。S7-315のロードメモリは256 kByteに制限されますが、S7-416はロードメモリを自由に構成できます。

技術仕様

• Product no.: 1302
• Brand: IBHsoftec
• Model: SoftPLC S7-416
• Price (excl. VAT): 599.00 EUR
• 動作: Siemens S7 PLCの挙動をエミュレート。STEP7およびTIA Portalをサポート
• オンライン接続: シリアル、イーサネット、PROFIBUS DP、ローカル（同一PC）
• 統合サーバ: Modbus TCP Server
• 通信プロセッサ: Siemens CP343/CP443互換
• フィールドバス/入出力: 標準I/Oボードおよび多数のインテリジェントフィールドバスボードをサポート。Modbus TCPドライバ含む。統合I/Oモニタ搭載
• PLC間通信: TCP/UDP経由のSend/ReceiveおよびFetch/Write。NetProまたはTIA Portalで設定
• 拡張性: カスタムC++ファンクションブロックおよびハードウェアドライバ統合
• OEMサポート: LinuxおよびWindows CE用のS7バージョンあり
• メモリ: S7-315 = 256 kByte（制限あり）；S7-416 = 構成可能
