プログラミングソフトウェア S5

モニタリングキャプチャ / データ分析リポーティング用

概要
S5 PLC向けのプログラミングツール。S5 for Windows® は、SIMATIC S5 向けの STEP5 プログラムの作成、編集、テスト、ドキュメント作成のための機能を提供します。表示形式は Function Block Diagram (FBD)、Ladder Diagram (LAD)、Statement List (STL) をサポートします。既存の STEP5 プログラムはインポート/エクスポート不要で直接編集可能です。Siemens 純正のプログラミングユニットとの互換性があり、S5 Doctor による自動トラブルシューティング機能を統合しています。

バージョン7の新機能

• Statusrecorder
• LogView
• インテリジェント入力支援
• SINEC L2 を介した SIMATIC S5 へのオンライン接続
• H1 を介した SIMATIC S5 へのオンライン接続
• サポートされる Windows での STEP5 COM パッケージ呼び出し

STEP5 COM パッケージ対応 OS

• Windows XP (32/64 Bit)
• Windows Vista (32/64 Bit)
• Windows 7 (32/64 Bit)
• Windows 8 (32/64 Bit)
• Windows 10 (32/64 Bit)
• Windows 11 (64 Bit)

機能

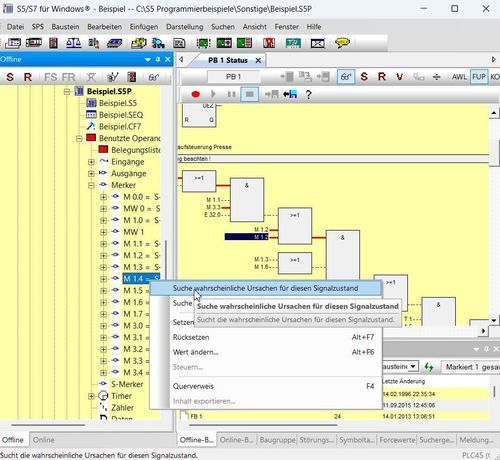

S5 for Windows® には、ブロック状態をタイムスタンプ付きで記録し、STL、CSF、LAD 間を切り替えてフレーム単位で解析できる Statusrecorder が含まれます。統合されたオシロスコープ機能により、動的なプロセスの監視・解析が可能で、I/O 信号やローカル変数を仮想プローブで監視できます。記録された信号データは保存して後で解析やアーカイブに使用できます。シンボリックテーブル編集機能（検索＆置換、配線変更、構文チェック）を備えたエディタがあり、複数セグメントエディタは STL、FBD、LAD の作成・編集をサポートします。クロスリファレンスと対応するシンボルファイルは正しいアドレスで表示され、同時編集が可能です。可能な場合、ステートメントリストは FBD や LAD に変換できます。CPU ステータス機能は割込みスタック、ブロックスタック、システムデータの情報を提供します。STEP5 COM パッケージの呼び出しをサポートし、USB アダプタ経由で PLC と通信できます（USB-PLC 機能は一部古い Windows バージョンでのみサポート）。

G5 for Windows®（同梱）
G5 for Windows®（ステップシーケンスプログラミング）は同梱されており、STEP5 プログラム内の逐次ステップ制御をグラフィカルに作成できます。線形シーケンス、分岐、同時分岐（最大8並列）、ジャンプをサポートし、ステップ／遷移はグラフィカル表示で、LAD、CSF、STL で同時編集可能です。SIEMENS GRAPH5 / GRAPH5/II と互換で、標準 SIEMENS Function および Step ブロック（FB70/71 - SB0、FB72 - SB2、FB73 - SB3）を必要とします。

追加情報
既存の S5 プログラムはインポート/エクスポート不要で直接編集可能です。Windows のクリップボードを利用してプログラムや設定の操作ができます。記録した診断データはアーカイブや外部解析に活用できます。

技術仕様

• 製品番号: 10018
• 製品名: S5 for Windows® Version 7
• メーカー: IBHsoftec GmbH
• 価格（税抜）: 790.00 EUR
• 対応表示形式: Function Block Diagram (FBD)、Ladder Diagram (LAD)、Statement List (STL)
• 主な機能: Statusrecorder、LogView、インテリジェント入力支援、オシロスコープ機能、S5 Doctor 診断、STEP5 COM サポート、マルチセグメントエディタ、シンボルテーブルエディタ、検索＆置換、構文チェック
• G5 for Windows®: グラフィカルなステップシーケンスプログラミングを含む（SIEMENS GRAPH5 / GRAPH5/II 互換；標準 SIEMENS Function/Step ブロックが必要）
• オンライン通信: SINEC L2 および H1 経由での SIMATIC S5 へのオンライン
• PLC 通信（USB アダプタ経由）: サポート（特定の USB-COM 機能は古い Windows バージョンでのみ利用可能）
• 対応 OS: Windows XP (32/64 Bit)、Windows Vista (32/64 Bit)、Windows 7 (32/64 Bit)、Windows 8 (32/64 Bit)、Windows 10 (32/64 Bit)、Windows 11 (64 Bit)
• データロギング: 信号記録、保存によるアーカイブおよび後続解析
• 編集支援: クロスリファレンス、シンボルファイルの同時編集、アドレス割当てと構文チェック、Windows クリップボード対応
