シミュレーション用ソフトウェア Update S5+S7

可視化プログラミングモニタリング

概要
S5+S7 for Windows® を V1...V5 から V7 にアップデートします。V6 から V7 へのアップデートは無償でダウンロード可能です。

バージョン7の新機能

• Statusrecorder
• LogView
• インテリジェント入力支援
• SINEC L2 経由での SIMATIC S5 へのオンライン接続
• H1 経由での SIMATIC S5 へのオンライン接続
• STEP5 COM パッケージの呼び出し（Windows XP/Vista/7/8/10/11、32/64 ビット 対応状況に依存）

製品コンセプト
S5 for Windows® と S7 for Windows® を統合した単一アプリケーションで、SIMATIC S5 および S7 PLC のプログラミング、シミュレーション、診断を1つのパッケージで提供します。

S5 プログラミング

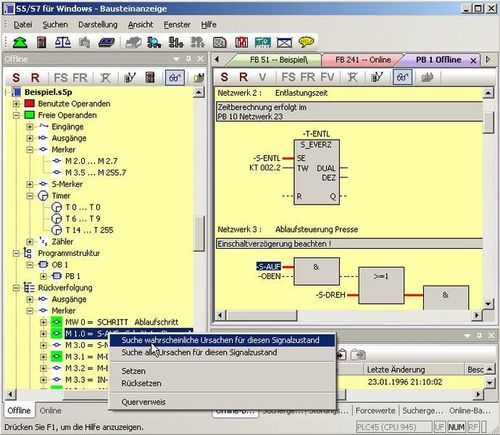

S5 for Windows® は SIMATIC S5 用の STEP5 プログラム作成、編集、テスト、ドキュメント化のためのツールを提供します。FBD、LAD、STL の表示に対応し、既存の S5 プログラムはインポート/エクスポートなしで直接編集可能です。Siemens の純正プログラミングユニットと互換性があり、S5 Doctor による自動トラブルシューティング機能を搭載しています。

エディタとプログラム管理
シンボルテーブル用の編集機能を備え、検索/置換や配線変更が可能です。構文チェックとマルチセグメントエディタにより、複雑な STL、FBD、LAD の作成が容易です。相互参照やシンボルファイルは正しいアドレスで表示され、同一ウィンドウで編集できます。アドレス割り当ての構文チェック、クリップボードの利用、STL と FBD/LAD 間の変換もサポートします。

Statusrecorder
Statusrecorder はブロックの状態を時系列で記録し、フレームごとの解析を可能にします。タイムスタンプ付きで状態を記録し、STL、CSF、LAD 表示間の切替が可能です。

オシロスコープ
オシロスコープ機能により、動的プロセスを統合画面で監視・解析できます。仮想テストプローブで I/O 信号や実行時のローカル変数を指定して監視でき、記録は任意の時点で停止して詳細な時系列解析が可能です。記録データは後で保存・解析・アーカイブできます。

G5 / ステップシーケンスプログラミング
G5 for Windows®（S5 for Windows® に統合）は、STEP5 PLC のステップシーケンスを容易に作成するためのグラフィカルツールです。線形シーケンス、分岐、同時分岐、ジャンプ、時間割付け、ウォッチドッグ監視をサポートし、SIEMENS GRAPH5/GRAPH5/II と互換性があります。

S7 プログラミング
S7 for Windows® は SIMATIC S7-300 および S7-400 シリーズの効率的なプログラミングを可能にします。S7 の全命令セットが STL、SFC、LAD 表示で実装され、全てのオンライン機能をサポートします。ブロックリストやシンボリックテーブル、モジュールパラメータ表示が調整されています。

S7 シミュレーションと診断
バージョン7 には S7-Simulation とブロック比較（BlockDiff）が含まれます。S7 Doctor による自動トラブルシューティング機能も統合されており、特別なプログラム変更なしに停止原因をテキストで返します。

ハードウェア構成とカタログ
ハードウェア構成ではモジュールのパラメータ設定、アドレス割り当て、PROFIBUS の構成が可能です。モジュールをクリックするとパラメータ設定ダイアログが開き、行った変更は保存前に明確に表示されます。Siemens 純正の PROFIBUS コンポーネントに加え、他社互換コンポーネントもカタログに含まれ、GSD 形式ファイルで拡張できます。既存の Step7 プロジェクトのハードウェア構成を読み取り・編集することも可能です。オフライン作成や PLC からの読み取り・編集、モジュール診断機能が統合されています。カタログの更新はインターネット経由で提供されます。

アップデートおよびライセンスに関する注意
ATTENTION: チェックアウト時に、各アップデートについて有効なシリアル番号を2つ（S5W-xxxxxx-xxxx および S7W-xxxxxx-xxxx）メッセージ欄に入力してください。シリアル番号は一度のみアップデート可能です。V6 から V7 へのアップデートは無料です。

技術仕様

• 製品名: S5/S7 for Windows®（統合アプリケーション）
• 製品番号: 10222
• 版: Version 7 へのアップデート（V1...V5 から V7 へのアップグレード；V6 から V7 は無償）
• 主な新機能: Statusrecorder、LogView、インテリジェント入力支援、SIMATIC S5 向け SINEC L2 および H1 オンラインサポート、複数 Windows バージョンでの STEP5 COM パッケージ呼び出し
• 対応 OS（STEP5 COM 呼び出し）: Windows XP (32/64)、Vista (32/64)、7 (32/64)、8 (32/64)、10 (32/64)、11 (64)
• S5 表示: FBD、LAD、STL
• S7 表示: STL、SFC、LAD；S7-Simulation と BlockDiff を含む
• 診断: S5 Doctor、S7 Doctor、Oscilloscope、Statusrecorder
• ハードウェア: PROFIBUS 構成、GSD サポート、モジュールパラメータダイアログ
• オンラインインターフェース: インストールされている全ての PLC 対応インターフェースを表示；USB アダプタ通信サポート
• 価格（税抜）: 450.00 EUR
