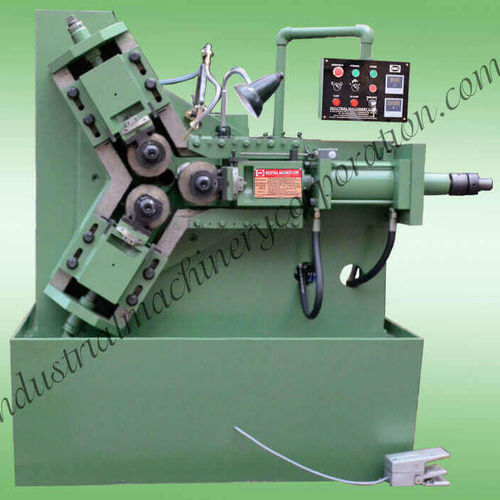

ねじ転造盤 IMC-3R series

油圧式高精度

製品概要
IMCの油圧式3ローラー配管用ねじ転造機（IMC-3Rシリーズ）は、足場用パイプやボルトの大量生産向けに高精度のねじを加工します。油圧駆動と120°配置の3ローラーの同心作用により、ワークの安定性、優れた幾何学的精度、および表面仕上げの向上が得られます。3ローラー構造は支持ブレードを不要にし、繊細なプロファイルと良好な仕上がりを実現します。

用途

• 足場用パイプのねじ転造
• ボルトおよびシャフトのねじ加工
• ラッピングや高精度の転造作業
• 足場用パイプジャッキやソリッドジャックスクリューの量産

選択可能なオプション

• ねじ種別: METRIC, UNC, BSW, ACME, Two Start, Three Start, Others, Don't Know Exactly
• 必要な最大ねじ長さ: 50 MM, 100 MM, 150 MM, 200 MM, Unlimited, Others, Don't Know Exactly
• ワークの最大径: 25 MM, 50 MM, 75 MM, Others, Don't Know Exactly
• 購入時期: すぐに, 1週間以内, 15日以内, 1か月以内, Others, Don't Know Exactly
• 希望価格: ページ上のユーザー指定入力欄

型式と技術仕様

• シリーズ: IMC-3R シリーズ（型式: IMC-3R-25、IMC-3R-50、IMC-3R-75）
• 作業範囲 (IMC-3R-25): 外径 8–25 MM (0.31–0.98 in)、送りによるねじ長 38 MM (1.5 in)、通し加工ねじ長: 無制限
• 作業範囲 (IMC-3R-50): 外径 25–50 MM (0.98–1.97 in)、送りによるねじ長 50 MM (2 in)、通し加工ねじ長: 無制限
• 作業範囲 (IMC-3R-75): 外径 32–75 MM (1.26–2.95 in)、送りによるねじ長 75 MM (3 in)、通し加工ねじ長: 無制限
• ロールダイ (IMC-3R-25): 最大外径 140、最大内径 60、スピンドルボックス 40
• ロールダイ (IMC-3R-50): 最大外径 140、最大内径 60、スピンドルボックス 40
• ロールダイ (IMC-3R-75): 最大外径 170、最大内径 80、スピンドルボックス 54
• ロールスピンドル用モーター: IMC-3R-25: 3 H.P.; IMC-3R-50: 3 H.P.; IMC-3R-75: 7.5 H.P.
• 3相AC（油圧システム）: IMC-3R-25: 1 H.P.; IMC-3R-50: 1 H.P.; IMC-3R-75: 3 H.P.
• クーラントポンプ: 0.1 H.P.（IMC-3R-25 / IMC-3R-50 / IMC-3R-75）
• 典型的な用途: 足場用パイプのねじ転造、ボルトのねじ加工、高精度ラッピング作業、足場用パイプジャッキおよびソリッドジャックスクリューの量産

注記
大量生産に適し、IMC-3Rファミリーは用途に応じた異なる径範囲を専用モデルでカバーします。120°の同心ローラー作用により安定性と寸法精度が最大化され、表面仕上げも向上します。
