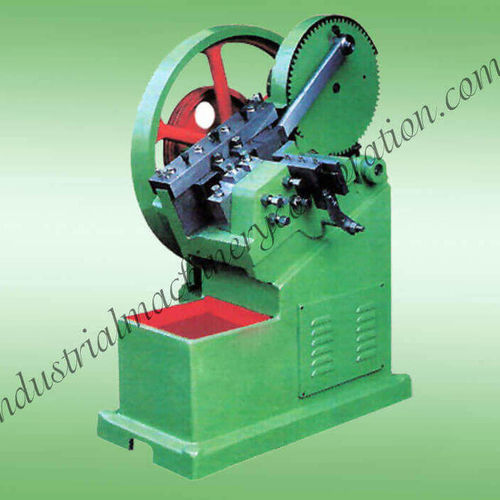

ねじ転造盤 FDTRM series
お気に入りに追加する
商品比較に追加する
特徴
- タイプ
- ねじ
詳細
製品概要
IMCのFDTRMシリーズのフラットダイねじ転造機は、ボルトや類似の締結部材の外部ねじ加工用に設計されています。複数のモデルは、異なる作業場の要件に合わせた直径範囲と生産速度をカバーします。
詳細
フラットダイ転造は、固定ダイと可動ダイの間で材料を冷間変形させてねじを形成します。モデルは、加工可能な最小/最大直径、最大ねじ長、処理速度、モーター出力が異なります。最小モデルは約2 H.P.で最大80個/分を達成し、より大きなモデルは大径に対応するため最大20 H.P.までの高出力が必要です。フラットダイはD2工具鋼製で、在庫があります。
仕様表
Model No.: FDTRM-1, FDTRM-2, FDTRM-3, FDTRM-4, FDTRM-5, FDTRM-6, FDTRM-7
Min. Max. Dia Can Be Rolled: 1/16"x1/4", 1/8"x3/8", 1/8"x1/2", 1/4"x5/8", 1/4"x3/4", 1/4"x7/8", 3/8"x 1"
Max. Length of Thread: 2", 2.1/2", 3", 3", 4", 4", 4"
Dimension of Fixed Dia: 3"x2"x 1", 5"x2.1/2"x 1", 5"x3"x1", 6"x3"x 1", 6"x4"x 1", 7"x4"x 1", 8"x4"x1.1/2"
Dimension of Moving Dia: 4"x2"x 1", 6"x2.1/2"x 1", 6"x3"x1", 7"x3"x 1", 7"x4"x 1", 8"x4"x 1", 9"x4"x1.1/2"
Production in Pieces Per Minute: 80, 60, 60, 50, 30, 30, 20
Power Required in H.P.: 2, 3, 5, 7.5, 10, 15, 20
追加情報
本資料はIMCのフラットダイねじ転造機の能力と、FDTRMシリーズにおける生産速度と消費電力の典型的なトレードオフをまとめたものです。D2工具鋼製のフラットダイは在庫あり、即納可能です。
仕様 / 技術仕様
IMCのFDTRMシリーズのフラットダイねじ転造機は、ボルトや類似の締結部材の外部ねじ加工用に設計されています。複数のモデルは、異なる作業場の要件に合わせた直径範囲と生産速度をカバーします。
詳細
フラットダイ転造は、固定ダイと可動ダイの間で材料を冷間変形させてねじを形成します。モデルは、加工可能な最小/最大直径、最大ねじ長、処理速度、モーター出力が異なります。最小モデルは約2 H.P.で最大80個/分を達成し、より大きなモデルは大径に対応するため最大20 H.P.までの高出力が必要です。フラットダイはD2工具鋼製で、在庫があります。
仕様表
Model No.: FDTRM-1, FDTRM-2, FDTRM-3, FDTRM-4, FDTRM-5, FDTRM-6, FDTRM-7
Min. Max. Dia Can Be Rolled: 1/16"x1/4", 1/8"x3/8", 1/8"x1/2", 1/4"x5/8", 1/4"x3/4", 1/4"x7/8", 3/8"x 1"
Max. Length of Thread: 2", 2.1/2", 3", 3", 4", 4", 4"
Dimension of Fixed Dia: 3"x2"x 1", 5"x2.1/2"x 1", 5"x3"x1", 6"x3"x 1", 6"x4"x 1", 7"x4"x 1", 8"x4"x1.1/2"
Dimension of Moving Dia: 4"x2"x 1", 6"x2.1/2"x 1", 6"x3"x1", 7"x3"x 1", 7"x4"x 1", 8"x4"x 1", 9"x4"x1.1/2"
Production in Pieces Per Minute: 80, 60, 60, 50, 30, 30, 20
Power Required in H.P.: 2, 3, 5, 7.5, 10, 15, 20
追加情報
本資料はIMCのフラットダイねじ転造機の能力と、FDTRMシリーズにおける生産速度と消費電力の典型的なトレードオフをまとめたものです。D2工具鋼製のフラットダイは在庫あり、即納可能です。
仕様 / 技術仕様
- Model series: FDTRM series
- FDTRM-1 — Min/Max Dia: 1/16"x1/4"; Max thread length: 2"; Fixed dia dimension: 3"x2"x1"; Moving dia dimension: 4"x2"x1"; Production: 80 pieces/min; Power: 2 H.P.
- FDTRM-2 — Min/Max Dia: 1/8"x3/8"; Max thread length: 2.1/2"; Fixed dia dimension: 5"x2.1/2"x1"; Moving dia dimension: 6"x2.1/2"x1"; Production: 60 pieces/min; Power: 3 H.P.
- FDTRM-3 — Min/Max Dia: 1/8"x1/2"; Max thread length: 3"; Fixed dia dimension: 5"x3"x1"; Moving dia dimension: 6"x3"x1"; Production: 60 pieces/min; Power: 5 H.P.
- FDTRM-4 — Min/Max Dia: 1/4"x5/8"; Max thread length: 3"; Fixed dia dimension: 6"x3"x1"; Moving dia dimension: 7"x3"x1"; Production: 50 pieces/min; Power: 7.5 H.P.
- FDTRM-5 — Min/Max Dia: 1/4"x3/4"; Max thread length: 4"; Fixed dia dimension: 6"x4"x1"; Moving dia dimension: 7"x4"x1"; Production: 30 pieces/min; Power: 10 H.P.
- FDTRM-6 — Min/Max Dia: 1/4"x7/8"; Max thread length: 4"; Fixed dia dimension: 7"x4"x1"; Moving dia dimension: 8"x4"x1"; Production: 30 pieces/min; Power: 15 H.P.
- FDTRM-7 — Min/Max Dia: 3/8"x 1"; Max thread length: 4"; Fixed dia dimension: 8"x4"x1.1/2"; Moving dia dimension: 9"x4"x1.1/2"; Production: 20 pieces/min; Power: 20 H.P.
- Flat dies material: D2 tool steel (ready stock)
