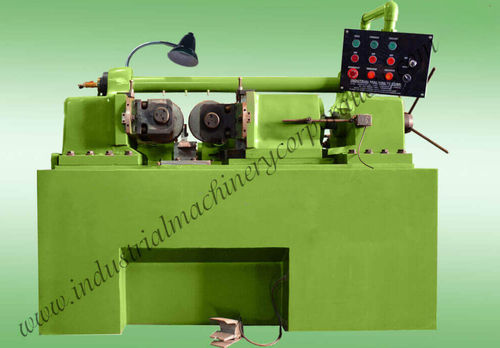

ねじ転造盤 IMC series

油圧式

製品概要
油圧式2ロールねじ転造機は、素材上の外ねじを冷間成形するために設計されています。ねじやボルト等の高生産または間欠生産に適しています。素材を機械に取り付けられた転造ロールで挟み込み、油圧および主軸による駆動で転造する方式です。

主な利点と特長

• 冷間成形（切りくず発生なし）により安定したねじ形状を実現。
• 可変の給材・転造長で高生産速度を達成。
• モデルにより最大40トンの安定した転造力を提供する油圧駆動と強力な主軸。
• 保守性に優れ、生産前試験により安定した出力を確認して納品。
• ボルト、バー、ロッド等の各種径・ピッチに対応するカスタムマトリクスと調整が可能。

選択可能なオプション（ページに表示される選択値）

• ねじ種: METRIC, BSW, UNC, ACME, Trapezoidal, Two Start, Three Start, Others, Don't Know Exactly
• 必要な最大ねじ長さ: 50 mm, 100 mm, 150 mm, 200 mm, Unlimited, Others, Don't Know Exactly
• ワークの最大径: 25 mm, 40 mm, 50 mm, 80 mm, 100 mm, 120 mm, Others, Don't Know Exactly
• 購入時期: Immediately, Within a week, Within 15 days, Within a month, Others, Don't Know Exactly
• 想定価格: （入力欄 / 顧客提供）

一般説明
IMCの油圧式ねじ転造機は、IMC-25からIMC-120までのモデルを揃え、ピッチ、径、必要転造力に合わせた選択が可能な産業向け機械です。操作が分かりやすく、実績のある堅牢な構造で、該当モデルでは給材連続（無限長）での運転が可能です。試験済みの転造マトリクスが付属し、工程要件に応じた油圧・主軸の動力構成で納入できます。

仕様

• 油圧機種: IMC-25 | IMC-40 | IMC-50 | IMC-80 | IMC-100 | IMC-120
• 最大ピッチ（mm）: 2.5 | 3.5 | 4.0 | 5.0 | 5.5 | 8
• 最大径（給材）（mm）: 25 | 40 | 50 | 80 | 100 | 125
• 最大径（通し給材）（mm）: 16 | 28 | 35 | 40 | 64 | 76
• 最大転造長（給材）（mm）: 80 | 150 | 150 | 150 | 150 | 150
• 最大転造長（通し給材）: 無制限（全モデル）
• 転造ロール外径最大（mm）: 200 | 200 | 210 | 230 | 250 | 270
• 主軸（ボア）径（mm）: 54 | 54 | 69.85 | 64 | 76 | 85
• 最大転造力: 8 Tons | 13 Tons | 15 Tons | 24 Tons | 30 Tons | 40 Tons
• ロール主軸用動力: 3 H.P. 1400 RPM | 5 H.P. 1400 RPM | 7.5 H.P. 1400 RPM | 10 H.P. 960 RPM | 15 H.P. 960 RPM | 20 H.P. 960 RPM
• 油圧ポンプ用動力: 3 H.P. | 3 H.P. | 5 H.P. | 5 H.P. | 5 H.P. | 7.5 H.P.
• クーラントポンプ用動力: 0.1 H.P.（全モデル）

技術仕様

• モデル: IMC-25 | IMC-40 | IMC-50 | IMC-80 | IMC-100 | IMC-120
• 最大ピッチ（mm）: 2.5 | 3.5 | 4.0 | 5.0 | 5.5 | 8
• 最大径 給材（mm）: 25 | 40 | 50 | 80 | 100 | 125
• 最大径 通し給材（mm）: 16 | 28 | 35 | 40 | 64 | 76
• 最大転造長 給材（mm）: 80 | 150 | 150 | 150 | 150 | 150
• 最大転造長 通し給材: 無制限
• 転造ロール外径（mm）: 200 | 200 | 210 | 230 | 250 | 270
• 主軸（ボア）径（mm）: 54 | 54 | 69.85 | 64 | 76 | 85
• 最大転造力: 8 t | 13 t | 15 t | 24 t | 30 t | 40 t
• 駆動および油圧ポンプの動力レンジは上記参照
