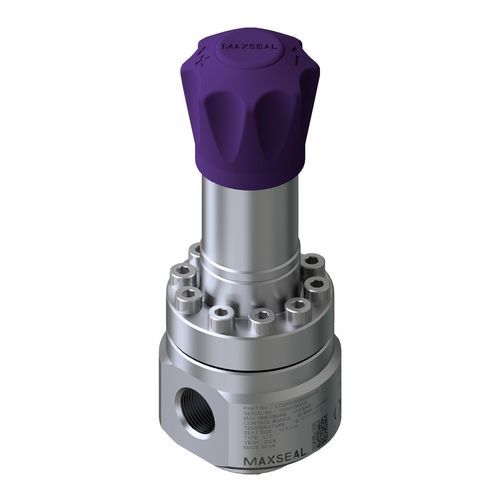

水用逆圧調整弁 L72

ガススプリングステンレス316L製

製品概要
IMI Maxseal L72 シリーズ 3/4インチのバックプレッシャーレギュレーターは、高圧・低圧のガスおよび液体用途において上流圧力を正確に制御します。最大使用圧力は414 bargに対応し、流量や入口条件の変動時でも上流圧力を安定させる12.5 mmの弁座を採用しています。シールはANSI FCI 70-3 Class VIおよびAPI 598に適合するタイトシートを実現。標準接続は3/4インチ NPTまたはBSPPで、ゲージポートとベントを内蔵。ボディおよびトリムは316Lステンレスで、用途に応じた複数のシール材を選択可能です。

主な利点

• 最大414 bargまでの精密な背圧制御を幅広い運転条件で実現。
• 12.5 mm座の設計により流量や入口条件の変動下でも上流圧安定化。
• 316Lステンレス製で過酷な環境にも対応し、Class VIのタイトシートを確保。
• ガスおよび液体の両媒体に対応。
• 過酷環境や低温環境向けのシール材・低温オプションを用意。

特長

• 最大414 bargの背圧制御。
• ガス・液体対応。
• Class VIタイトシート（ANSI FCI 70-3）およびAPI 598での検査可能。
• ボディおよびトリムは316Lステンレス。
• ATEXおよびPED適合、NACEオプションあり。
• 改ざん防止調整およびパネル取付オプション。
• 監視用のゲージポートとベントを内蔵。
• 最低使用温度オプション -50 °C。

構造とオプション
レギュレータはボディとトリムに316Lステンレスを採用。シール材はNBR、FKM、EPDM、低温NBRを用意。標準プロセス接続は3/4インチ NPTまたはBSPP。改ざん防止調整、パネル取付、NACE適合、ASTM G93 レベルCの洗浄などのオプションを提供。作動方式：スプリング式（spring loaded）。

仕様 / 技術仕様

• 作動方式：スプリング式 (spring loaded)
• 媒体：ガス; 液体
• ポートサイズ：3/4インチ (NPT または BSPP)
• 最大使用圧力：414 barg
• 最大設定圧力：414 barg
• 周囲温度：-50 °C～100 °C
• ボディ材質：ステンレス鋼 316L
• シール材：NBR; FKM; EPDM; 低温NBR
• 認証：PED; ATEX; NACE
