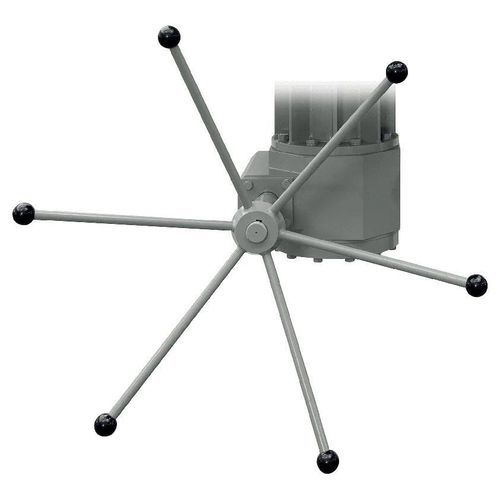

操作用操作ハンドル GR

制御ロック内蔵型ロック付

製品概要
手動アクチュエータオーバーライド GR は、計器用空気が利用できない場合にアクチュエータを手動で操作するための装置です。単動式および複動式のアクチュエータに対応し、バルブへ直接取り付けるか STI アクチュエータシリーズと統合して使用できます。内部ギアはボールベアリング上に配置されており、操作トルクを低減し耐久性を高めます。複数のサイズとオプションにより、アクセス性や使用環境に合わせた選択が可能です。

主な特長

• 単動式および複動式アクチュエータに対応
• ボールベアリング上の内部ギアで操作負荷を低減
• 遠隔操作向けの機械式チェーントランスミッションをオプションで提供
• 調整可能な推力リミッターにより制御された動作を実現
• バルブ位置を固定するためのロック機構を内蔵
• 砂嵐などに耐えるベローズのオプション
• 複数のサイズ・取付構成を用意
• バルブへの直接取付、または STI アクチュエータと統合可能

材料
材料オプション / 仕上げ:
塗装アルミニウム
塗装鋳鉄
塗装炭素鋼

追加情報

• 計器用空気がない場合でもバルブの手動での精密な位置決めを可能にします
• 低い作動トルクと高い耐久性を目指して設計されたボールベアリング上のギアトレイン
• バルブに直接取り付けるか、STI アクチュエータ機種と組み合わせて使用可能
• 機械式チェーントランスミッションのオプションは遠隔設置におけるアクセス性を向上
• 標準、オフショア、厳しい環境（例：砂嵐）に対応；無銅バリエーションもあり

技術仕様

• 適合性: 単動式および複動式アクチュエータ
• ギアタイプ: ボールベアリング上の内部ギアシステム
• 遠隔操作: 機械式チェーントランスミッション（オプション）
• 推力リミッター: 調整可能
• ロック: 統合ロック機構
• 材料: 塗装アルミニウム；塗装鋳鉄；塗装炭素鋼
• 温度範囲: -40°C 〜 85°C
• 取付: バルブへの直接取付または STI アクチュエータとの統合
• サイズ: 複数のサイズオプションあり
• 環境対応: 標準、オフショア、砂嵐耐性オプション；無銅バリエーションあり
