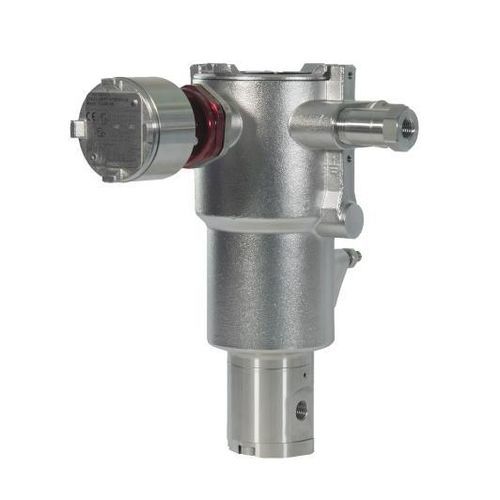

パイロット式電磁弁 ICO4-PST

3方向2位置油圧式空気

概要
IMI Maxseal ICO4-PST は、部分ストローク試験（PST）を内蔵した高インテグリティの防爆スマートソレノイドバルブで、危険区域での安全クリティカルな用途向けに設計されています。空気や油圧などの供給媒体に対応し、フェイルセーフ動作および SIL 3 対応が可能で、オフショア、石油・ガス、発電分野に適しています。ボディは耐食性の高い316Lステンレス製。ローカル操作および DCS 経由の遠隔操作に対応し、油圧・空圧のアクチュエーション仕様があります。

主な特長

• 防爆設計 — ATEX、IECEx、FM 認証
• Partial Stroke Testing（PST）内蔵で SIL 3 対応可能
• 油圧および空圧のアクチュエーション対応
• 高流量で低消費電力
• 遠隔（DCS）またはローカル操作
• 腐食環境に適した316Lステンレス製
• 保護等級: IP66/IP67; NEMA 4x
• ポートサイズ: 0.25 〜 0.75 in
• ポートオプション: ISO G; NPT
• シール材: NBR または FKM
• 作動範囲: 油圧最大 414 bar (6004 psi); 空圧最大 20 bar (290 psi)
• 電圧: 24V DC
• 消費電力: 5.7〜17.3 W

製品説明
ICO4-PST は部分ストローク試験を組み込み、非常停止弁の機能をフルストロークさせずに定期的に検証できるため、プロセスの中断を抑えつつ安全インテグリティを維持します。危険区域向けに認証されており、クリティカルな用途の高い安全要件に対応します。代表的な供給媒体は空気、低圧油圧およびプロセスメディアです。3/2 ユニバーサル構成で、認証済みの防爆設備に必要な高インテグリティ部品として適しています。

技術仕様

• 周囲温度 (°C): -40〜50
• シール材: NBR; FKM
• 本体材質: 316L ステンレス
• ポートサイズ (in): 0.25〜0.75
• ポートオプション: ISO G; NPT
• 作動圧力 (bar): 0〜10（制御）；油圧作動は最大 414 bar
• 供給媒体: 空気; 低圧油圧; プロセスメディア
• 構成: 3/2 ユニバーサル
• 消費電力 (W): 5.7〜17.3
• 電圧: 24V DC
• 認証: ATEX; IECEx; SIL2; SIL3; Ex EAC; NEMA 4x; IP66
