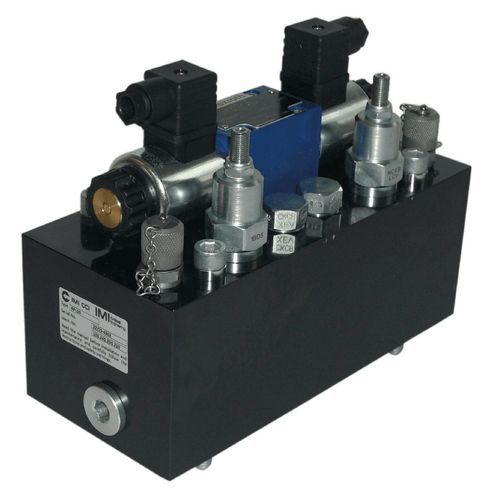

スプール油圧方向制御弁 APL

ソレノイド操作4方向3位置コンパクト

概要 APLのオン/オフ制御ユニットは、遮断弁の油圧アクチュエータの開閉用に設計されています。位置決めではなくオン/オフ制御を行うため、4/3ポート電磁弁、速度調整用の調整式スロットル、およびアクチュエータのドリフトを防ぐための逆止弁を備えています。ユニットは圧力確認と保守のための2つのミニメス接続を備え、ASM-Eアクチュエータへ直付けするか、マルチステーションマニホールド（MSM）と統合できます。鉱物油および耐火性油圧流体に対応しており、要求の厳しい産業用バルブシステムに適しています。

主な特長

• 方向性のオン/オフ制御用4/3ポート電磁弁
• 速度調整のための調整式スロットル
• アクチュエータのドリフトを防ぐ逆止弁内蔵
• 圧力確認・保守用の2つのミニメス接続
• 柔軟な設置を可能にするコンパクトで軽量な設計
• ASM-Eアクチュエータへの直付けまたはMSMとの統合での取り付けが可能
• 鉱物油および耐火性油圧流体に対応

追加の技術的ハイライト

• 利用可能流量サイズ: 小 30 L/min、 大 60 L/min
• 使用圧力範囲: 50〜160 bar
• IP65相当の陽極酸化アルミニウム筐体
• 使用温度範囲: -10°C〜80°C

技術仕様

• 周囲温度: -10°C〜80°C
• 材質: 陽極酸化アルミニウム
• 使用圧力: 50–160 bar
• 供給媒体: 油圧
• 流量能力: 小 30 L/min、 大 60 L/min
• シーリング/ドリフト防止: 逆止弁内蔵
• サービス接続: 2つのミニメスポート
• 取付: ASM-Eアクチュエータへ直付け、またはMSM（Multi‑Station Manifold）との統合
• 流体適合性: 鉱物油および耐火性油圧流体
• 保護等級: IP65
• 温度定格: -10°C〜80°C
